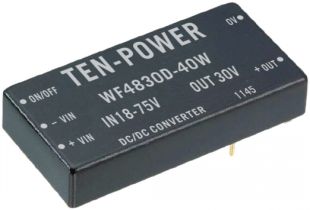

40W超寬壓(4:1)48V轉30V穩壓單輸出DC-DC電源模塊
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：market@ten-power.com
聯系電話：020-28075080
聯 系 人：肖奧琳
更新時間：2011-11-9 9:52:55
產品特性
n 開關型、效率高達86%
n 超低紋波噪聲
n 隔離電壓1500V
n 金屬封裝，國際標準引腳
n MTBF >100萬小時
工作溫度：-40℃～+85℃
產品概述
TEN-POWER的WFxxxxD-40W 系列產品是專門針輸入電源高隔離的超寬寬壓輸入電源的應用場合而設計的，廣泛應用于工業控制、汽車電子、電力、儀器儀表、醫療電子、軌道交通、現場總線、煤礦設備等多個重要場合。該產品適用：
l 輸入電壓變化≤4：1
l 隔離電壓 ≤1500VDC；
l 輸出電壓穩定和紋波小。
|
輸出特性表 | ||||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 | |
|
輸出功率 |
4 |
--- |
40 |
W | ||
|
電壓調節率 |
滿載情況下，輸入電壓從低電壓到高電壓。 |
--- |
±0.2 |
±0.5 |
% | |
|
負載調整率 |
10%到100%負載 |
--- |
±0.5 |
±1 | ||
|
紋波+噪聲 |
20MHz帶寬 |
--- |
200 |
--- |
mVp-p | |
|
過沖幅度 |
25%額定負載變化 |
±2 |
% | |||
|
動態恢復時間 |
200 |
μs | ||||
|
輸出短路保護 |
持續短路保護，自恢復 | |||||
|
溫度漂移 |
100%負載 |
--- |
0.03 |
%/℃ | ||
|
開關頻率 |
100%的負載，輸入電壓范圍 |
--- |
200 |
--- |
KHz | |
|
CTRL(ON/OFF)端 |
參考電平：輸入的-Vin端 |
模塊開啟 |
2.4 |
--- |
5 |
VDC |
|
或者 開路懸空 | ||||||
|
模塊關閉 |
0 |
--- |
0.4 |
VDC | ||
|
一般特性表 | |||||
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
隔離電壓 |
測試時間1分鐘，漏電流小于1 mA |
1500 |
--- |
--- |
V |
|
絕緣電阻 |
絕緣電壓500VDC |
1000 |
--- |
--- |
MΩ |
|
隔離電容 |
--- |
1000 |
--- |
pF | |
|
存儲濕度 |
--- |
--- |
95 |
% | |
|
工作溫度 |
-40 |
--- |
85 |
℃ | |
|
存儲溫度 |
-55 |
--- |
125 | ||
|
引腳耐焊接溫度 |
焊點距離外殼1.5mm, 10秒 |
--- |
--- |
300 | |
|
外殼材料 |
鋁合金材料 | ||||
更多詳細參數請到我司網站下載相關數據手冊或直接來電咨詢，謝謝。
