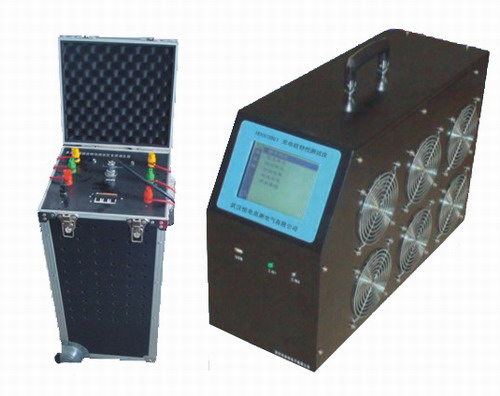

一、產品概述

HDGC3961充電機特性測試儀，是根據國家關于《直流電源運行和維護規程》的相關要求而設計出，可實現對不同容量充電機及蓄電池組容量的檢測和試驗，并能準確可靠測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數等參數。

二、功能說明

u  綜合測試功能：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。

u  穩壓精度測量功能：交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100％額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。

u  穩流精度測量功能：交流輸入電壓在額定電壓±10%范圍內變化，輸出電流在20％～100％額定值的任一數值，充電電壓在規定的調整范圍內變化時其穩流精度。

u  紋波精度測量功能：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出穩壓紋波系數和穩流紋波系數。

u  蓄電池放電功能：數字化控制恒流放電，自動實現實時監測整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。

u  自動保護功能：可通過設定蓄電池組最低保護電壓、放電容量、放電時間三種門限報警而實現自動保護。

u  數據分析功能：可通過PC機軟件，對測試進行系統分析。

三、產品特點

l  采用大屏幕液晶屏顯示，全漢化界面，人機對話方式操作，使用簡便。

l  全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。

l  可自動在線實時檢測、記錄整組電池的電壓。

l  具有自動測試保護功能：當在測試過程當中，檢測到整組電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。

l  可將數據傳入計算機，進行入庫管理，可以進行長期歷史數據保存和分析。

四、技術指標

Ø  三相調壓裝置與放電測量負載分開。

Ø  三相調壓裝置功率：15KVA，額定電流：50A

Ø  環境溫度：    -20℃+55℃

Ø  放電測量負載：

Ø  工作電源： AC220V±15％   頻率  50HZ

Ø  額定放電電流：≤50A（電流可定做）

Ø  直流電壓Vdc：0～280V  ±0.5％

Ø  紋波電壓Vpp：0～10V  ±0.5％

Ø  直流電流測量：0～50A  ±1％

Ø  放電電流：0～50A

Ø  內存容量：　128M位FLASH

Ø  顯示屏： 320×240 彩色圖形LCD + 觸摸屏

Ø  通訊接口：USB

Ø  外形尺寸及重量：主裝置體積：500×360×420(mm)     主裝置重量：15Kg
調壓裝置體積：260×350×600(mm)   調壓裝置重量：18Kg

Ø  適用電壓等級：110V和220V（48V系統，電流200A，訂貨注明）

五、儀器配置

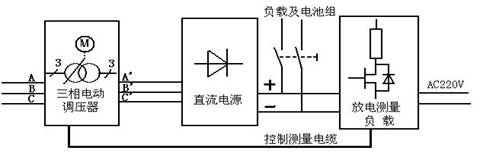

六、直流電源綜合測試接線示意圖

直流電源測試

 如圖所示，測量連接時需斷開直流電源與電池組和負載的連接,三相交流電源接調壓裝置的輸入，三相調壓器的輸出接直流電源的輸入。直流電源的輸出接接放電測量負載的輸入（注意正負極性，不要接反）。連接放電測量負載與三相調壓裝置的控制測量電纜。同時放電測量負載接入工作電源AC220V。
