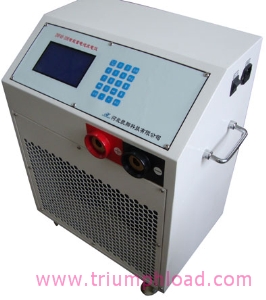

智能蓄電池放電儀

（恒流放電＋容量檢測＋計算機監控）

智能蓄電池放電儀是專門對蓄電池組、直流電源、UPS后備電池進行維護及容量檢測的儀器。恒流/恒阻/恒功率三種放電模式，參數設定后自動完成蓄電池組的容量測試或直流電源的帶載能力檢測。具有標準的USB接口，可直接用U盤讀取數據，解決了大容量存儲問題。配套的數據處理軟件具有強大的在線監控及分析處理功能，可實時獲取放電儀的工作狀態及參數，生成各種圖表并可顯示、打印，蓄電池、直流電源性能一目了然。

主要特點

l 大液晶屏顯示，中文菜單提示，單片機控制，智能化程度高，參數設定后，自動完成蓄電池組的容量測試或直流電源的帶載能力測試。

l 可自由設定三種終止放電的條件，達到任一條件時自動終止放電：電池組的最低保護電壓、放電容量、放電時長。

l 功耗部分采用新型元件及自主知識產權專利技術生產，功率大、無明火，安全而且壽命長。

l 計算機設置、控制功能：配套數據處理軟件，智能化控制，實現計算機監控。

l 體積小巧，攜帶方便：主機為監控電路與功耗組件一體化設計，新型功率部件，強制風冷。

l 與我公司的XJ系列電池組參數在線監測儀配合使用可以檢測單體電池電壓，分析電池剩余容量，以便更準確將劣電池檢測出來，保證電池組工作的可靠性。

主要功能

l 鍵盤設置：用戶可根據電池容量或檢測要求設定放電電流、保護電壓、放電容量、放電時長等參數。

l 實時監控功能：實時顯示各設定的參數（如電壓、電流、時間等）。

l 完善的自動保護功能和報警功能：放電儀設有欠壓、高溫、反接、斷電自動保護功能，并可發出報警聲響。

l 記錄查詢： 放電儀可以存儲8次放電數據（每次10小時），用戶可以根據需要進行查詢。

l 實時通訊：可直接通過RS232接口與PC機通訊，實現計算機監測控制、數據分析與處理。

l 電壓、電流顯示值的校準修正功能：主要校準電池組總電壓、電流。

l 數據轉貯和處理功能：放電結束后，數據經U盤轉存或經RS232接口上傳計算機，后臺處理后可自動生成各種圖表，為判別電池組的優劣提供科學的依據。

l 計算機控制功能：計算機可以隨時獲取放電儀的狀態信息，控制放電儀開始、停止或暫停放電；可設置、修改放電儀放電參數；選擇放電儀放電模式等。

l 放電儀有掉電記憶功能。掉電后所有測試數據不丟失，加電后無需重新設定參數，可繼續放電。

數據處理軟件可以直接獲取放電儀的放電數據,并進行處理和分析，可查看、打印電流/電阻/功率曲線圖、電壓曲線圖、檢測數據等。根據這些圖表可以查看電池的性能變化趨勢、檢測數據等情況，使電池組的性能直觀的展現在我們面前。

l PC機監控功能：通過上位機軟件，計算機可以直接監測控制放電儀，真正做到無人值守。

l PC機可以獲取放電儀的狀態信息（停止?fàn)顟B(tài)、放電狀態）；

l 獲取放電儀的放電參數（設置參數和運行參數）；

l 通過PC機設置、修改放電儀放電參數；

l 控制放電儀開始或停止放電；

l 選擇放電儀放電模式；

l 開始/停止在線監測；

l PC機可調入放電儀放電的歷史數據。

技術性能指標

接入負載電壓：直流12V/24V/48V/110V/220V/400V/600V系列

額定電流：20A/40A/60A/80A/100A/150A/200A/400A/500A/800A系列

電池組標稱容量：50Ah-5000Ah系列

電流調節精度：0.1A

恒流放電控制精度：±1%

工作電源：交流單相220V

散熱方式：強制風冷式

環境溫度：-10℃ — +40℃

規格：電壓DC12V-600V,電流20A-800A；可依需求選訂。

典型應用

電力、通信、鐵路、軍隊、航天、油田、金融等各行業及使用和生產UPS電源、直流電源和蓄電池組的用戶和廠家。
