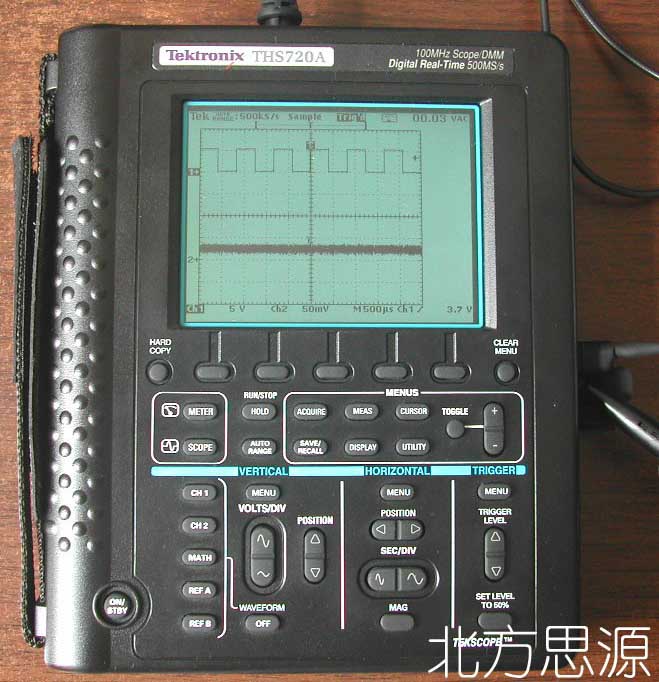

手持示波表 THS720A 成色好

廠家：美國泰克 Tektronix

性能指標PDF

• 2個獨立通道，8位垂直分辨率
• 內置功能強勁的3-3/4位數字萬用表
• 完全的隔離通道結構，600VRMS浮置測量能力
• 11種語種界面支持
• LCD顯示，多種顯示模式
• RS232接口，可進行編程控制

捕獲方式

峰值檢測－以每?jī)蓚�(gè)采樣周期為一個峰值檢測周期，在周期內采樣最大、最小值，以此作為采樣點，組成波形。本捕獲方式應用于捕獲高頻和隨機毛刺。在5μs/div～5s/div的所有時間分度下，可捕獲窄至10ns的毛刺。

• 取樣 －等時間間隔的數據取樣。
• 平均值 －平均計算2至512（可選）捕獲的波形數據。
• 包絡 －在一次或多次捕獲信號上獲得的最大/最小值。

觸發系統

• 主要觸發方式－自動（支持 0.5s/div和更慢的滾動模式）、正常。
• 觸發類型
  邊沿－常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC 、噪聲抑制、高頻抑制、低頻抑制。
  脈沖觸發－
  外觸發－支持5MHzTTL電平，可選200mV～2V觸發電平；
  視頻－可選擇視頻的場（Field）或行（Lines）上觸發，在NTSC、PAL或SECAM廣播標準視頻上觸發；
  馬達觸發：觸發于3和5級脈寬調制功率信號，此項功能僅在THS720P中采用。
• 觸發源：任意通道、外觸發通道、外觸發通道/5、市電；
• 觸發顯示：可以顯示觸發電平；
• 游標系統： 　　　　
  類型：水平線、垂直線、成對線； 　　　　
  游標測量：Δ伏特、Δ時間、1/Δ時間（Hz）、度（相位）。

時基系統

• 水平縮放：水平放大或縮小靜態或動態的波形，可以使用視窗選擇特定的區域進行視窗擴展方式放大觀察。
• 時間/分度范圍：－5ns～5s/div；
• 記錄長度：2500點；
• 水平精度：±0.01％；
• 時基穩定度：200ppm。

測量系統

• 自動波形測量－自動測量21個參數：周期、頻率、正脈寬、負脈寬、正過沖、負過沖、高值、低值、最大、最 小值、峰-峰、幅值、平均值、周期平均值、均方根、周期均方根、上升時間、下降時間、正占空比、負占空比、爆發寬度，可顯示四種任意組合的波形測量值。
• 閾值 －可按百分比或電壓設置各種閥值，如，上升沿從10%～90%（或0.1V～0.9V）
• 計算算子－加、減、乘、計算U×I 功率值；

完全的隔離通道結構，600VRMS浮置測量能力


　　THS700系列手持式示波器是完全的隔離 通道結構，在多通道測試的過程中，通道之間的相互干擾為零。它能夠直接進行差分測量，每通道的浮置電壓最大為600VRMS。

內置3-3/4萬用表（DMM）規格：

顯示模式

• 顯示器分辨率為－320×240；
• 波形模式 －點、矢量、矢量積累、點積累；
• 內插模型－Sin(X)/X；
• 格式 －YT、XY。
