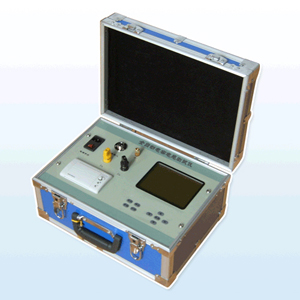

SH-500全自動電容電感測試儀

概 述

電力系統為了減小無功損耗，通常采用并聯電容器組的方法來提高功率因素。在實際應用中，電容器補償裝置事故率比較高，這是由于電容器裝置工作狀態的特點決定的。所以定期對電容器裝置檢測，早期發現電容器缺陷，避免故障擴大，是十分重要的。

而在現場電容器都是成組并聯的，用一般電容表需將引線拆除后才能測量，工作量大，且容易造成接線錯誤。我公司研制的SH-500全自動電容電感測試儀可以在不拆線的狀態下，測量成組并聯著的單個電容器，同時也能夠測量電感和電流，接線方便，操作簡單，大大提高了現場測試的效率。也可避免拆裝引線帶來的出錯可能性。

主要功能及特點

1.電容的測量：儀器可不拆線測試成組電容中的單個電容,測試方便。顯示測試的電容結果的同時顯示測試的電壓,電流,功率,頻率。

2.電感的測量：儀器顯示測量的電感值并同時顯示測量時施加的電壓,電流,功率,頻率。

3.電流的測量：顯示電流的同時顯示電流的頻率。

4.自動換擋功能：儀器能夠根據被測電容（電感）的大小自動切換輸出電壓檔位。

5.儀器大屏幕液晶顯示。 儀器中文菜單，中文提示，操作簡單。

6.儀器自帶打印機,可打印顯示數據,內置存儲器,掉電不丟失,儀器可存儲20組數據。

7.永久日歷、時鐘功能,可進行時間校準。

8.試驗電源設有過電流保護，電源輸出短路不會損壞儀器。

主要技術指標

 　　測量范圍及精度:

可測電容范圍： 0.2uF～2uF    ±（1%讀數+0.1%滿度）

               2uF～20uF     ±（1%讀數+0.1%滿度）

               　　 20uF～200uF   ±（1%讀數+0.1%滿度）

                   　　 200uF～2000uF ±（1%讀數+0.1%滿度）

可測電感范圍： 5mH～50mH    ±（3%讀數+0.2%滿度）

                 　 50mH～500mH   ±（3%讀數+0.2%滿度）

                     　 500mH～5H    ±（3%讀數+0.2%滿度）

可測無功功率范圍：5Kvar～20Kvar ±（1%讀數+0.1%滿度）

可測電流范圍: 0.1A～20A     ±（1%讀數+5個字）
