開關電源測試系統/電源自動測試系統/電源自動測試儀

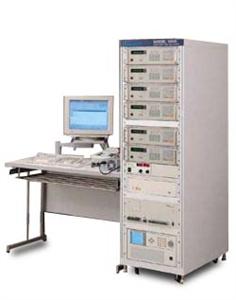

開關電源自動測試系統適用於AC/DC Power Supply及DC/DC Convertor之測試應用41項標準測試功能擴充性強，可輕易整合其它具標準化介面之測試儀器，測試速度快且效率高，較傳統ATS速度快約3-4倍，開放式系統平臺，使用者可依需求自行編輯測試步驟標準化儀控介面語言及簡單易學圖形化操作環境(Windows 95/98/NT)提供報表設計、統計分析能力，由於開關電源應用廣、性能要求嚴格，尤其對於時序、動態及暫態反應的測試上，一般傳統ATE已經無法充份符合現代的需求，FZ model 6000開關電源自動測試系統，就是針對傳統ATE的缺陷及各種開關電源實際應用需求而設計的自動化測試系統，符合研發設計、生產檢測、品質控制等之應用。本產品整合了各項FZ自行開發的部分先進儀器，輔以視窗式系統整合控制軟體，成為效率高、穩定性強及高精確度之自動測試系統，而其主要特性如下：

• 效率高 采用同步平行之測試架構較一般傳統ATS速度快約3-4倍 -對各組輸出做同步平行測試，比一般傳統測試系統快約3倍 -一般標準的測試程式，包含DC Voltage、OVP、OCP…等25項
• 系統穩定度高 自行研發之交流電源供應器，Stability和Reliability極佳，Load Regulation小於0.02%電子負載由Mosfet構成，各種參數和電流大小、Slew Rate、周期、起動點等全部可由使用者根據實際應用條件來設定。 -系統測試由各組開關電源分析儀和擴充量測單元對各組輸出做同步測試，結果非常穩定。
• 準確度高 可以完全根據SMPS應用特性而模擬電流負載變化的真正狀態，確保測試結果的可信度。 -百分之百模擬各種輸入狀態，如開機角度控制、輸入電源干擾之各種現象，提供最正確之測試狀況。 -DC電壓，使用14 Bit ADC，測到小數點第三位，準確度0.02%+0.02%FS。 -NOISE電壓、Differential Mode輸入，并有8段Low Pass Filter供選擇使用，解析度達1%+1%FS。 -時間－使用24 Bit Counter，解析度1uS，準確度10uS。
• 擴充性強 AC/DC，DC/DC可由同一測試程式完成，硬體不須更動，Modular系統架構，具最靈活的擴充性。 -輸出電壓可測到200V，負載電流可并聯擴充，動態負載達125KHz等。 -系統可測到12組輸出。 -系統軟體可擴充至AC/AC，DC/DC等各種SPS的測試。 -透過Built-in的6組Relay和16Bit的TTL控制信號可與其他儀器設備連線作業。 -透過10組Ext Measurement，可測至PCB內的AC和DC電壓模擬In-Circuit Test。

·   統計分析能力 測試結果統計分析能力，并產生分析圖表，以即時提供制程偏差警告。 -系統程式人性化，操作簡單易學。 -組立式系統，維修容易。 伴隨著資訊、通信產業的蓬勃發展，促使制造商以推動生產線自動化大量生產，以降低生產成本，以厚實其競爭力來因應開關電源的需求量大幅成長。Chroma 6000憑藉其優異性能及測試速度快的優點，協助制造業者達成競爭力的目標。
