一、概述

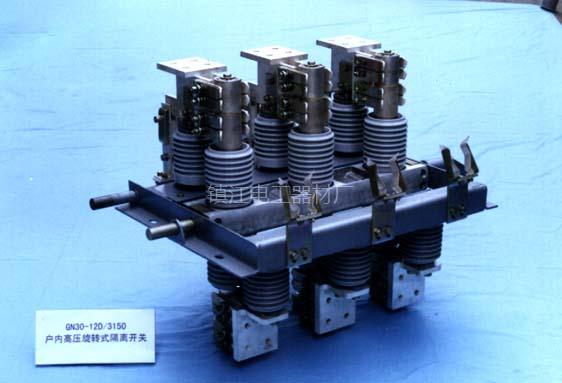

    GN30-12、12D戶內高壓旋轉式隔離開關為額定電壓12KV三相交流50Hz的戶內裝置。適用于箱式金屬封閉固定開關柜，可使開關柜結構緊湊、合理、簡裝、安全可靠性高，用于有電壓無負荷的情況下分合電路之用。隔離開關采用JSXGN-12型可聯鎖操作機構傳動，絕緣部分全部采用大爬距瓷質絕緣子，安全可靠。觸頭采用片狀觸指，線狀接觸，降低了操作力并增加了轉動靈活性。

二、 主要技術參數
     型 號            　 額定電壓(KV)    額定電流(A)   4s熱穩定電流(KA)   動穩定電流(KA)
GN30-12/630-20             　12             630             20                 50
GN30-12D/630-20

GN30-12/1000-31.5          12             1000            31.5               80
GN30-12D/1000-31.5

GN30-12/1250-40            12             1250            40                 100
GN30-12D/1250-40

GN30-12/2000-50            12             2000            50                 125
GN30-12D/2000-50

GN30-12/2500-50            12             2500            50                 125
GN30-12D/2500-50

GN30-12/3150-50            12             3150            50                 125
GN30-12D/3150-50

GN30-12/4000-50            12             4000            50                 125
GN30-12D/4000-50


三、 主要機械調整參數
斷口距離                                         ≥125mm
帶電部分對地絕緣距離                 ≥125mm
三相剛合位置不同期性                 ≤3mm
