高效節能單晶爐電源是集高功率因數整流技術、功率轉換技術與脈寬調制技術于一體的高效節能大功率開關電源，是當代電力電子學理論發展的最新體現。在國際上，大功率開關電源已在直流電源領域無可爭議地居于首要地位。



       電源輸入部分采用PWM高頻整流技術，實現對電網無諧波污染，輸入功率因數接近1。電源中間部分采用高頻逆變和軟開關技術，減小逆變損耗。逆變輸出采用高頻變壓器降壓。高頻變壓器具有效率高、體積小的優點。電源的輸出部分采用高速低導通壓降的二極管倍流整流電路，并采用軟開關技術，減小損耗。



①    將PWM高頻整流技術應用到單晶加熱電源中；

②    高頻逆變和輸出高頻整流綜合實現軟開關，減小損耗；

③    采用遠程監控技術，實時監控電源的工作情況，實現故障診斷。

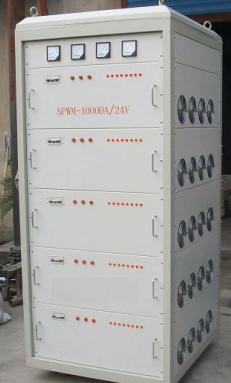

品名:大功率高頻開關電鍍電源

型號:SPWM系列

容量:165KVA

頻率:50 Hz

輸入相數:3相4線+G

輸入電壓:380 V+/-15%

輸出電壓:0-55V

輸出電流:0-3500A

穩壓精度:<1%

穩流精度: <1%

紋波: <1%

輸入功率因子:95%以上

整機效率：85%以上

面板顯示:輸出電壓表，輸出電流表(含V.S)

冷卻方式:強迫氣冷或內循環水冷

操作的環境條件:

溫度范圍:0 ~ 85℃

相對濕度:10 ~90% 未凝結水滴(@25℃)

海拔高度:1000 m

箱體烤漆顏色:淺沙色,Munsell 5Y7/1,RAL 7032

開關電源特點：

體積小，重量輕，效率高，節能效果顯著。功率因子高，對電網污染小。輸出紋波小。輸出電壓，電流獨立可調，恒壓，恒流自動轉換。保護功能齊全，有限流，限壓，過流，過壓，過熱，缺相保護。





備注：

1．  由于可控硅電源的整機效率比較低,因此機器本身發熱比較厲害,這樣對機器的使用壽命有所影響,對環境也有熱量污染。

2．  由于開關電源的功率因數高，整機效率也很高。可以為工廠節省電費，諧波改善設備費用和電源前端變壓器或發電機組等設備費用。

3．  開關電源的體積小，減少占地面積。重量輕，易于搬運。

4．  開關電源的輸出紋波和輸出精度都優于可控硅電源，因此可以提高電源后端產出產品的質量。
