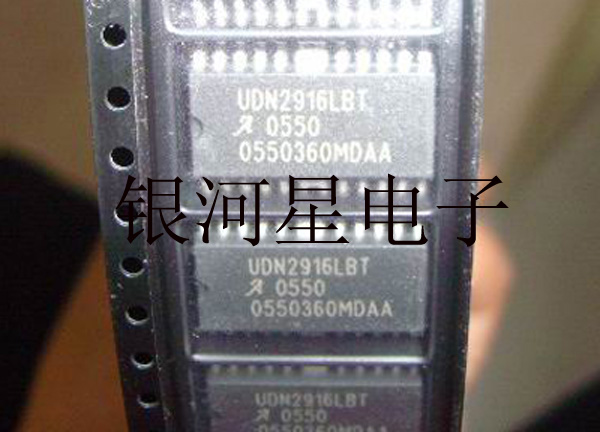

規格型號： UDN2916LBTR
類型： 稅控打印機電機驅動芯片
封裝： 24-lead SOIC
品牌： ALLEGRO
包裝： 1000pcs/盤
產地：美國

【技術參數】 型號：UDN2916，A2919和L6219
雙全橋PWM電機驅動器
雙全橋電機驅動器是用來驅動一個兩步進
電機雙繞組或雙向控制的兩個直流電動機。
特性：750mA持續輸出電流
45V持續輸出電壓
內部鉗位二極管
內部PWM電流控制
低輸出飽和電壓
內部熱關斷電路


UDN2916LB是一款能夠驅動雙繞組雙極步進電機的IC。適用的電機電源電壓范圍為10V-45V，邏輯電源電壓不能超過7V；通過內部脈寬調制控制器（PWM）實現750mA的輸出電流；同時還具有例如：內置1/3和2/3分割器，通過邏輯輸入實現1-phase/2-phase/W1-2phase激勵模式，內置過熱和交叉電流保護功能，集成鉗制二極管，內置防止低壓誤操作保護功能。如下圖：



【產品說明】長期備有現貨，原裝環保
