一、概   述

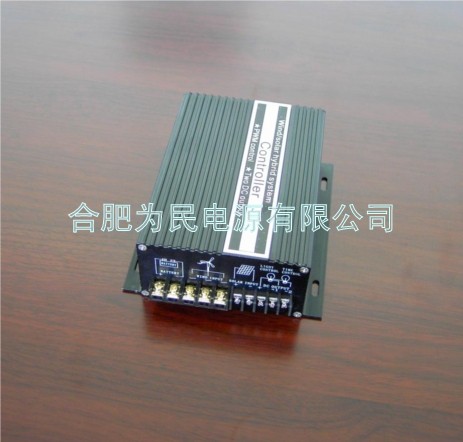

我公司生產的風光互補路燈控制器，是集太陽能、風能控制和輸出控制于一體的智能路燈控制器。即設備可控制太陽能電池和風力發電機同時對蓄電池進行智能充電，并帶有兩路光控開直流輸出，即在晚上自動啟動直流輸出，點亮路燈。其中一路直流輸出是光控關，即在白天關閉直流輸出，路燈停止。另一路是時控關，即在開啟一定時間后自動熄滅。

根據客戶需求可提供市電切換功能，即當蓄電池欠壓時，設備可自動切換到市電，以保證系統供電的穩定性。

二、設計特點

設備采用PWM無級卸載的兩階段充電模式，在太陽電池板和風力發電機所發出的電能超過蓄電池和逆變輸出需要時，控制系統必須將多余的能量通過卸荷釋放掉。普通的控制方式是將整個卸荷全部接上，此時蓄電池一般還沒有充滿，但能量卻全部被耗在卸荷上，從而造成了能量的浪費。有的則采用分階段接上卸荷，則階段越多，控制效果越好，但一般只能做到二三級左右，所以效果仍不夠理想。我公司采用的控制方式是PWM（脈寬調制）方式進行無級卸載，即可以達到上千級的卸載。所以，在正常卸載情況下，可確保蓄電池電壓始終穩定在浮充電壓點，而只是將多余的電能釋放到卸荷上。從而保證了最佳的蓄電池充電特性，使得電能得到充分利用，并確保了蓄電池的使用壽命。

三、技術參數
