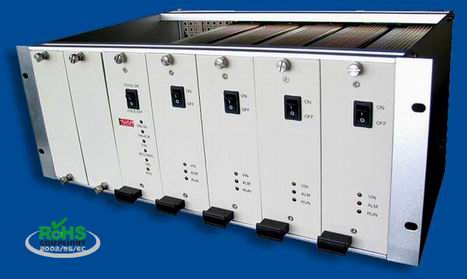

一、GP4840系統配置
標準滿配置
1、GERM4810GP整流模塊4個；
2、GPM4840監控模塊1個（若需要與上位機通訊，還要有通訊協議或軟件）
GP4840電源系統在配置方面可如下選擇：
整流模塊可選擇2個、3個或4個，組成20A、30A或40A的電源系統；
二、GP4840的技術性能
GP4840電源系統適用于小型程控交換機、接入網、傳輸設備、移動通信、衛星通信地面站、微波通信供電，也可用于其它通信設備供電。
2.2 性能指標
1、交流輸入
額定輸入電壓：220VAC
最大輸入電流：63A
頻率：50Hz±10％
2、電池輸入
兩組蓄電池組的正、負極與整流模塊的直流輸出并聯（極性一致），工作在浮充或均充狀態。每組額定輸入電壓為48V，額定容量100Ah或大于100Ah。
3、直流輸出
標準電壓：-48VDC
電壓可調范圍：-40V～-58V(內部可調)
直流總輸出電流：40A
直流配電支路： 用戶1        30A； 用戶2          30A ；
蓄電池1      40A； 蓄電池2        40A。
4、直流輸出雜音
電話衡重雜音： ≤2mV
寬頻雜音電壓： ≤50mV (3.4KHz～150KHz)
                        ≤20mV (150KHz～30MHz)
峰-峰值雜音電壓：≤400mV（20MHz范圍內）
6、穩壓精度
負載調整率： ≤±0.5％
電網調整率： ≤±0.1％
7、工作效率：≥87％
8、動態負載響應：
在20％負載到80％負載，恢復時間 ≤ 200mS，超調 ≤ 0.5%
9、絕緣電阻：
直流部分、交流部分、機殼之間的絕緣電阻>2MΩ (試驗電壓500VAC)
10、絕緣強度：
對交流輸入與直流輸出部分施以50Hz的交流電壓3000V，一分鐘無擊穿飛��；交流部分與機殼施以50Hz的交流電壓1500V，一分鐘無擊穿飛��；對直流輸出與機殼之間施以50Hz的交流電壓500V，一分鐘無擊穿飛弧。
11、機械特性：
冷卻方式：風冷
尺寸（高×寬×深）：177mm×483mm×386.2mm
