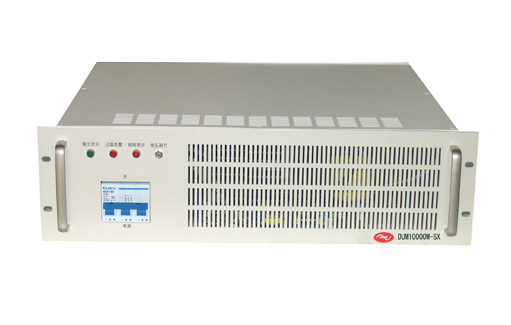

　　DUM10000W-SX開關穩壓電源是本公司為電力控制、廣播發射機、工控機、通信及其他需要直流供電場所開發的直流電源產品。該產品采用零電壓、零電流相移揩振、民主均流、分布控制、模塊無損熱插拔和溫控風冷自然冷兼容等先進技術，大大提高了整機效率。

　　主要特點：
　　1）可靠性高，MTBF≥100000小時。
　　2）效率高，滿載效率≥92%，機內散熱器溫升小于30度。
　　3）采用零電壓、零電流軟開關諧振電路，電磁兼容符合YD/T983-1998標準要求。
　　4）三相平衡輸入，無中線電流。
　　5）無源校正，功率因數≥0.92。

　　主要功能：
　　1）高穩定度，寬輸入范圍
　　　 在輸入交流電壓304V～456V范圍內，輸出可提供0～滿負載穩定直流輸出，源變化率≤1%。
　　2）保護功能完善，本機設有以下保護功能：
　　　 輸入防雷保護；輸入浪涌電壓保護；輸出過載保護；輸出短路保護；輸出過壓保護。
　　3）控制功能完善：
　　　 可外部控制本電源的開/關；各種告警信號、輸出電壓、電流信號均可向外傳送。
　　4）多機并聯：本電源采用先進的民主均流電路，可任意多臺并聯，均流偏差度≤±3%。

　　工作原理：
　　本機主要由功率部分和控制部分組成，功率部分采用先進的高頻零電壓零電流相移諧振軟開關整流技術，其 工作核心是由大功率IGBT開關管、高頻變壓器組成的高頻變換器。當交流輸入后，經高壓整流，將高壓直流電輸入到高頻變換器,變換成低壓高頻信號，經整流濾波后輸出 。交流輸入端接有壓敏電阻, 具有一定的防雷能力�？刂坪诵牟糠质怯擅绹�　“UNITRODE” 公司的UC3875專用PWM控制
　　 器及外圍電路組成，通過PWM控制器輸出的脈寬調制信號，精確的調整輸出電壓，利用外部輔助電路實現均流、外控開關機、保護等各項功能。

　　主要技術指標：
　　 1．交流輸入電壓：AC380V（304～456V）三相四線輸入，無中線電流。　　　　
　　 2．額定輸出功率：10000W　
　　 3．額定輸出電壓：32V　\　48V　\　110V　\　220V
　　 4．輸出可調范圍：-40%～105%
　　 5．最大輸出電流：50A～315A
　　 6．工作環境溫度：-10～55℃，當溫度≥50℃時，輸出功率降為額定值的80%。
　　 7．轉換效率：≥92%
　　 8．多機并聯精度：≤±3％
　　 9．散熱方式：溫控風冷散熱
　　 10．外形尺寸：482mm (寬) ×222mm (高) ×450mm(深)
