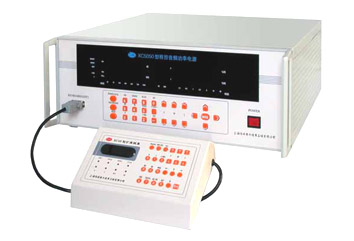

YS37D型程控音頻功率電源
一、概述
　　YS37D型程控音頻功率電源系國家最高等級XF12型音頻電量標準裝置(本公司生產)的配套電源，亦可獨立供其他儀器儀表的高精度計量作測試電源使用，是模擬式音頻功率電源的理想升級換代產品。本音頻電源采用全數字方式合成信號源，真有效值閉環反饋方式顯著減小負載對輸出穩定性的影響。功率模塊的應用使裝置體積明顯縮小。獨特的幅值快、中、慢調節方式和外控鍵盤與主機間雙向通訊顯示控制功能符合表計檢測操作習慣，有利于提高工作效率。此外，本裝置提供數字接口，長期時漂小，在全國各省市計量所、電力系統及各企業計量單位中廣泛使用。
二、主要技術指標
 頻率范圍：40Hz-10KHz；頻率指示誤差：2×10
 額定電壓輸出（V）：30-75-150-300-450-750-1000；額定電流輸出（A）：0.1-0.5-1-2.5-5-10-30
 最大輸出幅值：額定量程的120%
 放大器輸出幅值不穩定度：3分鐘變化不大于1.0
 放大器輸出幅值調節細度：2.0×10
 失真度（電壓，電流）：40Hz-1KHz小于0.3%，其余小于0.5%
 相位調節范圍：0-360º（有超前滯后指示）
 頻率、相位調節細度 ：40Hz　99.99Hz　　　0.01Hz　　　0.01º
100Hz-999.99　　　 0.1 Hz　　　 0.1º
1KHz-10KHz　　　　　 1Hz　　　　 1º
 相位不穩定度：每3分鐘變化不大于0.01º
 市電同步功能（消除拍頻影響）：有 ；　最大輸出功率：60VA
 負載調整率：負載變化10%時，輸出幅值變化小于0.05%
 電壓調整率：電源電壓變化10%時，輸出電壓變化小于0.02%
 供電電源：220V±10%，50Hz±1Hz；消耗功率：小于500W
 使用環境溫度：5-40℃，相對濕度20-80%（確保穩定溫度為20±2℃）
 外型尺寸：545×480×195mm；重量：20Kg；通訊接口：RS232；附件：XC10型擴展鍵盤
