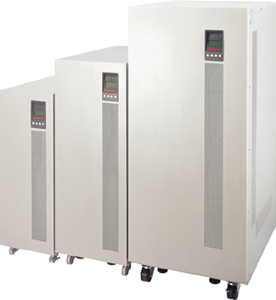

3C3系列產品特色說明

·雙轉換純?cè)诰�3相輸入、3相輸出UPS
　　 3C3系列采用的是雙轉換的純?cè)诰�架構，如圖1，經過濾波器后，再經PFC ( Power Factor Correction，功率因素修正器 ) 將交流轉換成直流，最后經過逆變器 ( Inverter ) 將直流再轉換成交流輸出，這是目前解決電源問題的最佳架構。此架構幾乎可以完全解決所有的電源問題，如斷電、市電高、低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題�！　�

　　此外，為提高維修保養的方便性，與兼顧成本、可靠度的考慮，3C3是采用類模塊化的設計，將每相的功率部份，整合在同一塊PC板上，但又不是全模塊化的高成本及多接觸點的設計，接觸點一多，可靠度自然可能降低，因此，3C3揚棄全模塊化的設計，而采用類模塊化的設計。

·安全的電網隔離
　　3C3 UPS在機器內均可加裝隔離變壓器，除了濾波器的保護之外，更加強一層的保護，對于電網上的各種電源雜波干擾，可以更有效的保護，即使工作在旁路狀態，用戶也可以安心使用。

　

·極小的安裝空間
　　以3C3-20KS為例，主機的占地面積 ( foot-print ) 只要約1/4平米，高度只有約1米，如此小的體積可以占用很小的空間。在寸金寸土的大城市寫字樓中,所需占地成本最低。

　

·完善的 N+X 并機功能

　 無需特別機種，或是使用龐大的并機柜，只要每臺3C3 UPS加裝一塊并機卡，就可以最多并接8臺3C3 UPS，而且是直接將每臺UPS輸出并接在一起的真正并機，因?yàn)槊恳慌_(tái)都可以并機，而且不需要并機柜，所以就并機的彈性，時間或進度的配合，都是最方便的。同時每臺UPS都是均流輸出，所以非常適合使用在N+X冗余應用，或是擴充容量的應用上�！　�

　　N+X是目前最可靠的供電結構，N代表總負載所需的最少UPS數，X代表的是冗余的UPS數，也就是系統可以同時承受的故障UPS數，當X越大，系統的可靠度就會越高。同時先進的均流技術使得并聯運行下的每一臺UPS平均分擔著負載電流，在提高系統可靠性的同時，也延長了UPS的使用壽命。

　例如有一客戶的總負載為55KVA，采用3C3-20KS做N+X設計，N為3，X可以依可靠度或是成本要求選擇，假設用戶選擇X=2，如圖2，平時每臺UPS均流供電11KVA。當有1臺UPS故障，其余4臺UPS將以近14KVA均流供電。當同時有2臺UPS故障時，剩下3臺UPS將以約18KVA均流供電。此系統的最大容許度是同時有2臺UPS故障，這樣的機會遠小于1臺UPS故障，因此可以大大提高可靠度，對于講究極高可靠度的使用場合，是最佳的方式。
