　簡介

頻寬:250MHz
顯示系統:5.7§ LCD, Color

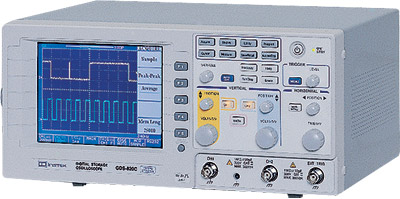

GDS-840系列（DSO）為了符合主流數位儲存示波器的潮流，擁有250MHz頻寬和25GS/s高等效取樣，并提供了彩色、單色LCD的選擇。
物超所值的性能、特有創新的功能、友善的使用者介面，多樣的輸出介面，在在都使GDS-840系列于電路設計、產品測試、維修服務、教育訓練方面，皆是不可或缺的利器。
本系列DSO將提供使用者最好波形量測及合理價格的最佳解決方案

　
特點

250MHz 頻寬，彩色LCD 屏幕
125k 內存深度，12 格水平畫面超大顯示
25GS/s 重復波形取樣率
15 項波形參數自動量測，△V/△T 同時顯示模式
高階觸發功能：脈波寬度觸發、電視掃瞄線觸發、事件 ( Event ) / 時間 ( Time ) 延遲觸發功能、快速傅立葉轉換 ( FFT ) 功能、窗口放大功能
波形 Go/NoGo 判斷，設定串行自動量測 ( Auto Setup Sequence )
內建實時輔助說明及支持多國語言操作 ( 中文繁/簡、英、韓、俄 ...等共計十一國語言 )


規格

顯示系統

顯示器 彩色 (320 x 240), 5.7 LCD

顯示對比 可調整
波形顯示范圍 8 x 10 ( 12 ) 格　
波形顯示模式 點, 向量, 累積
垂直系統

頻寬 250MHz ( -3dB )
通道 2　
垂直解析度 8-Bit　
垂直靈敏度 2mV/div ~ 5V/div　
垂直準確度誤差 ±3%　
上升時間 ＜1.4ns
垂直端輸入耦合
1MΩ±2%, ~ 18pF
垂直端輸入阻抗 AC , DC , Ground　
極性 標準&反向
訊號與接地間的最大輸入電壓
300V( DC+AC peak ) , CATII　
波形處理 CH1+CH2 , CH1-CH2 , FFT　
偏移范圍 2mV/div ~ 50mV/div：±0.5V
100mV/div ~ 500mV/div：±5V
1V/div ~ 5V/div：±50V
頻寬限制 20MHz (-3dB)　
水平系統

水平掃描范圍 1ns/div ~ 10s/div (1-2-5順序) ; Roll : 250ms/div ~ 10s/div
量測顯示模式 Main , Window , Window Zoom , Roll , X-Y
水平準確度誤差 ±0.01%
水平延遲范圍 前置觸發 : 最大20div ; 后置觸發：1000div
訊號獲取系統

即時取樣率 每通道最快取樣率100MS/s
等效取樣率 每通道最快等效取樣率25GS/s
紀錄深度 125k/CH
峰值偵測 10ns ( 500ns/div ~ 10s/div )
獲取模式 取樣、峰值偵測、平均
平均次數 可選擇 2.4.8.16.32.64.128.256 次
觸發系統

觸發類型 CH1 , CH2 , Line , Ext
觸發模式 Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width　
觸發耦合 AC , DC , HF , LF , Noise Reject　
觸發靈敏度 DC ~ 30MHz：Approx. 0.5div or 5mV
30MHz~150MHz：Approx. 1.5div or 15mV
15 0MHz~250MHz：Approx. 2.0div or 20mV　
X-Y 模式

X軸 / Y軸 輸入
通道 1 / 通道 2　
相位移 100kHz 時 ±3°　
游標以及量測系統

自動電壓量測　Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin
自動時間量測 Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width
游標量測 兩游標間之電壓差異 (ΔV)；兩游標間之時間差異 (ΔT)；兩游標間之頻率差異(1/ΔT)
頻率計數器

讀值解析度
6位數
范圍 交流耦合 , 自20Hz到最大頻寬 ; 解析度10Hz
訊號種類 適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外)
調整測試棒用信號

頻率范圍
1 kHz
周期比范圍 50%　
外部觸發

外部觸發電壓范圍
±15V
外部觸發靈敏度 DC ~ 30MHz：~50mV
30MHz ~ 150MHz：~100mV
150MHz ~ 250MHz：~150mV　
外部觸發端輸入阻抗 1MΩ±2%, ~ 18pF
外部觸發端最大輸入范圍 300V( DC+ AC peak) , CATII　
控制面板功能

自動設定 " Autoset " 可自動調整垂直系統 , 水平系統以及觸發位準
儲存/呼叫 提供15組量測條件之儲存/呼叫功能
波形儲存/呼叫 提供2組波形之儲存/呼叫功能
介面

標準介面　RS-232C, USB, Printer Port, Go/NoGo Output
選購介面 Opt. 01 GPIB
電源電壓 交流 100V~240V, 47~63Hz
　
配件

使用手冊 x1
電源線 x1
測試棒 x 2
尺寸以及重量 310W x 142H x 245D (mm),
約 4.1kg



選購配件

　型號 名稱 說明
　GSC-005 Soft Carrying Case GDS-800 Series
　GTC-002 Instrument Cart Shelf Loading 30kg, 120V Input Socket, 330(W) x 430(D)mm / GDS,GOS,GRS Series　
　GTC-001 Instrument Cart Shelf Loading 30kg, 120V Input Socket, 450(W) x 430(D)mm / GDS,GOS,GRS Series　
　GRA-405 Rack Adapter Panel Rack Mounting 19〃, 4u / GDS-806/810/820/840 Series　
　GTL-232 RS-232C Cable For:GDS-806S/806C/810S/810C/820S/820C/840S/840C, GRS-6032A/6052A, SFG-830,LCR-816/817/819/821, PSM-2010/3004/6003
