一、應用概述

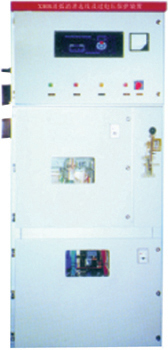

　　XHB消弧消諧及過電壓保護裝置是本公司針對市場同類產品的不足，結合實際使用要求而研制開發出來的新型消弧消諧及過電壓保護裝置，該裝置廣泛應用于6-35kV三相非直接接地電力系統中，用來快速熄滅接地弧光，限制因非直接接地而產生的各類過電壓，以及系統運行中產生的各類操作過電壓、大氣過電壓等，可有效提高電網運行的安全性和可靠性。
　　當前我國6-66kV的配電網大多采用中性點不接地運行方式。運行經驗表明，系統中60%以上的故障是單相接地故障。如果電網小、線路不太長，接地電容電流將很小，當故障原因消失后，電弧一般可以自行熄滅，系統會很快恢復正常。但隨著國民經濟的不斷發展和民用電的不斷提高，架空線路逐步被固體絕緣的電纜線路取代，間隙性電弧接地出現的概率增加。而系統對地電容電流也急劇增加，一般6-10kV電網的接地電流超過30A，35-66kV電網的接地電流超過10A，這樣系統發生故障時流經故障點的電流較大，電弧就很難熄滅，引起電網運行狀態的瞬時變化，導致電壓互感器電磁能量飽和，產生電磁諧振，并使系統健全相電壓升高，引起弧光過電壓及鐵磁諧振過電壓�；」膺^電壓可達相電壓峰值的3.5倍，系統在這種過電壓持續作用下極易形成絕緣損傷，甚至發生相間短路。弧光接地激發鐵磁諧振會導致電壓互感器嚴重過載，使電壓互感器燒毀。這對電力系統的安全運行及供電的可靠性就造成了很大影響。
　　為了解決上述問題，目前不少電網采用了諧振接地方式，即在中性點裝設消弧線圈，它使通過消弧線圈產生的感性電流對故障電容電流進行補償，使流經故障點的殘流減小，從而達到自然熄弧防止事故進一步擴大，甚至消除故障的目的。運行經驗表明，雖然消弧線圈對抑制間隙性弧光接地過電壓，以及由于電磁式電壓互感器鐵芯飽和而產生的諧振過電壓有一定的作用，但是消弧線圈也存在以下一些不足：
1、消弧線圈對二次線路要求很高，而中性點諧振接地方式中，其零序阻抗接近無窮大，電容耦合干擾很大。另外，消弧線圈對電容電流變化的檢測及計算很復雜，在實際運行中很難選在最佳檔位。
2、系統如果產生弧光接地，每次電弧熄滅之后要比前一次以更高的速率恢復弧道的電介質強度才能熄弧，還要考慮到實際通過的接地點的電流不僅有工頻電容電流，還包含有高頻電流和阻性電流，而消弧線圈補償?shù)膬H僅是工頻電容電流。
3、消弧線圈使小電流選線裝置靈敏度降低，甚至無法選線，這對迅速查找并切除故障線路，防止事故擴大不利。
4、中性點裝設消弧線圈后使系統更容易產生串聯諧振過電壓，并且放大了變壓器高壓側到低壓側的傳遞過電壓，對系統產生不利影響。
5、如果電網的不對稱電壓升高，也可能導致消弧線圈的自動調節的控制器誤判電網發生接地而動作，這會產生很高的中性點位移電壓，嚴重的會損壞電網中的其他設備。
6、消弧線圈體積大，組件多，成本高，占場地，運行維護要求多，不利于電網擴容。

　　當前國內也有少數城區電網中性點采取經小電阻接地的方式，這種接地方式雖然抑制了弧光接地過電壓，克服了消弧線圈存在的問題，但當系統發生單相接地時人為增加短路電流使斷路器分閘，不分接地種類和負荷性質一律切除故障線路，無謂的犧牲了用戶供電的可靠性。
　　　　
二、裝置功能及特點
　　我公司針對市場同類設備的不足，綜合利用微機控制技術，過電壓保護技術，互鎖單相開關等，開發出XHB系列新型消弧消諧及過電壓保護裝置。該裝置原理科學，設計新穎，功能齊全，自動化程度高，動作準確可靠，安裝維護方便，可廣泛應用于我國的電力、冶金、化工、煤炭和石油等行業。其主要功能如下：
1．當系統發生單相弧光接地后，本裝置可迅速動作，使故障點的電弧立即熄滅，減小系統因弧光接地而產生的影響；
2．裝置可有效限制各種操作過電壓、大氣過電壓，抑制弧光接地過電壓及鐵磁諧振過電壓，保護電網及設備的安全，并且可降低接地點跨步電壓，保障人身安全；
3．采用新型小電流選線裝置，當系統發生接地故障后本裝置可迅速準確判斷故障相及故障類別，有利于用戶及時準確采取措施處理故障線路；
4．本裝置采用新型專用電壓互感器，可為用戶提供計量及控制用電壓信號，用戶可省除常規計量控制用PT柜。

三、裝置主要技術參數
1、 裝置性能指標如下：
　　
2、裝置使用條件：
　 ◇ 環境溫度：-40℃～+55℃
　 ◇ 相對濕度：≤90%
　 ◇ 海拔高度：≤2000米，超過可特殊設計
　 ◇ 使用地點不得有爆炸危險或腐蝕破壞絕緣的介質。

四、型號說明
