TI推出業內首款多通道電感數字轉換器

    近日，德州儀器 (TI) 發布了業內首款多通道電感數字轉換器 (LDC)。此次推出的LDC1614系列中的這4款全新器件隸屬于TI在2013年推出的首個數據轉換器產品類別，這讓TI創新型LDC產品庫獲得了進一步的豐富和補充。這些器件在單個IC中提供2個或4個匹配通道，以及高達28位的分辨率。

    通過高精度和多通道功能的組合，工程師們可以用更簡單的系統設計和更少的成本設計實現高動態范圍定位和運動感測解決方案。與其它技術不同，啟用了LDC的電感感測將低成本、高可靠性電感器用作傳感器，這些傳感器可被放置在遠離IC的位置上。通過將多達4條通道集成在單個IC上，工程師可以通過LDC1614系列將傳感器分布設計在整個系統內，與此同時，將電子元件集中在更少的印刷電路板 (PCB) 上。這樣可在多種終端設備中幫助實現高精度線性或旋轉感測以及金屬檢測，其中包括大型家用電器、打印機、攝像頭和汽車信息娛樂控制臺等。

    LDC1614系列的主要優勢：

    多重且高匹配度的通道：支持差分和比率測量，從而使設計人員可以輕松對溫度、濕度和機械漂移等環境和老化情況所產生的影響進行補償；

    高精度測量功能：借助高達28位的分辨率，這些器件能夠檢測間距方面亞微米的變化；

    寬傳感器頻率范圍：通過支持1kHz至10MHz之間的頻率范圍，設計人員可以靈活地將 很多類型的電感器用作傳感器。這個頻率范圍也可以實現使用極小的PCB線圈，這減少了感測解決方案的總體成本和尺寸；

    低系統功耗：由3.3V電源供電，LDC1614系列在標準運行時的功耗大約為6.9mW，而在關斷模式下，流耗僅為0.12mW；

    高可靠性：提供非接觸式感測，此類感測不受油、污垢、灰塵等會縮短設備使用壽命的非導電污染物的影響；

    入門設計的工具和支持

    目前已提供包括超低功耗MSP430F5528微控制器 (MCU) 在內的LDC1614EVM，可評估LDC1614，目前可在TI Store購買。

    系統設計人員可以使用TI的WEBENCH® 電感感測設計工具在幾分鐘內構建傳感器。這款在線工具根據應用和系統需求簡化了傳感器線圈設計。經優化的設計可被輕松導出到多種不同的計算機輔助設計 (CAD) 程序中，以便快速地將傳感器線圈組合到整個系統設計中。

    16按鈕鍵區參考設計 (TIDA-00509) 在復用電感鍵區系統中使用LDC1314，可輕松擴展為支持64個按鈕。這個參考設計使用不銹鋼、基于半圓球形金屬彈片的按鍵，這是一個針對按鈕的低成本技術選項。非接觸式解決方案支持同時按鈕下壓，并提供比機械鍵區解決方案更加穩健耐用和可靠的設計�？赏ㄟ^搜索TI Designs參考設計庫來獲得其它電感感測參考設計。

    封裝、供貨和定價

    LDC1614系列中的每一款器件的尺寸為4mm x 4mm，并且可使用其I2C接口輕松地進行配置。

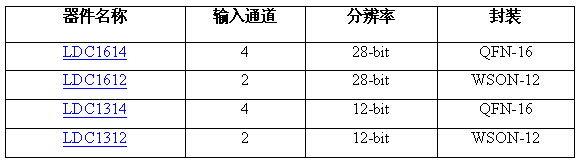

    每一款器件的定價和封裝方式見下表。

    <
