安科瑞Acrel-2000智能配電系統，是針對大中型電力用戶，如大型公共建筑（建筑群）、大工業用戶、廠礦等供電電壓為10kV以上的用戶，結合變電站綜合自動化技術規范和電力用戶對用電監控的要求，提供的包括微機保護裝置、智能測控裝置、電力監控儀表等二次元件及計算機監控系統實現的產品解決方案。

    1、適用范圍

    安科瑞Acrel-2000智能配電系統適用于電力、水利、交通、石油、化工、煤炭、冶金等行業35kV及以下電壓等級的用戶端供配電監控和運行管理，通過對用戶配電網絡和電氣設備的不間斷保護和監控，提高供電可靠性和供配電系統的自動化水平，來實現可靠、安全、先進、高效的供配電系統。

    2、系統構成

    安科瑞Acrel-2000智能配電系統由Acrel-2000監控軟件、計算機和通訊網絡、中壓微機保護裝置、低壓多功能儀表、計量儀表、溫控儀、直流屏等設備構成。

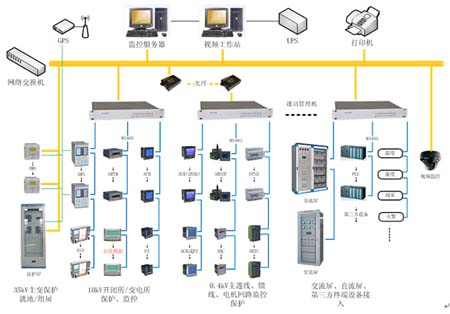

安科瑞Acrel-2000智能配電系統產品構成

    3、系統特點

    1）強化了10kV、35kV電氣回路的監控和自動化

    大中型電力用戶的電源進線一般都是10kV或35kV，擁有多臺變壓器和開閉所，以及數量龐大的低壓進出線路。不僅要求對設備運行數據和狀態、用電質量和電能等信息進行采集分析，用戶還關心用電的可靠性，本系統加入變電站綜合自動化的設計思想，形成完整的用戶端智能配電方案。

    2）解決方案細分化

    在Acrel-2000的基礎上，根據用戶所屬行業及用電特點，對產品解決方案、系統配置、系統功能進行細分，針對性強。

    3)專業、開放的后臺軟件

    安科瑞Acrel-2000智能配電系統是應用電力自動化技術、計算機技術和信息傳輸技術，集保護、監測、控制、通信等功能于一體的分層分布式變電站綜合自動化系統，既滿足有人值班變電站的要求，也可滿足無人值班變電站的要求。

    4、系統功能

    Acrel-2000智能配電系統其監控軟件全中文人機界面、簡單易操作，集測量、監視、控制功能于一體，實現對整個供配電系統的全面測量與保護，具體功能如下：

    1）畫面顯示

    操作人員最常用的人機界面，用戶可直觀了解當前電網運行實時狀態、對數值進行封鎖與封鎖解除，告警的抑制與恢復、對狀態進行分/合封鎖與封鎖解除，告警的抑制與恢復、對具有遙控功能的裝置、站進行遙控操作、對檢修或接地的設備可掛牌標記等。

    2）數據采集

    實時采集各電壓、電流等模擬量、開關數字量、狀態量以及脈沖量、保護定值、GPS時鐘、通道狀態等信息，重要的保護動作、裝置故障信息等通過無源接點輸入，其他保護功能通過通訊方式采集。

    3）電能質量監測(該功能需要選配帶諧波監測功能的電力儀表)

    對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。

    4）實時告警及事件記錄

    將遙測越限、正常遙信變位、事故變位、SOE、保護信息、遙控記錄、操作記錄等信息集中統一管理，激發事件記錄分類進行記錄。重要報警信息，如事故報警、保護動作等隨時彈出文字信息顯示，即時打印。

    5）圖形顯示功能

    圖形顯示包括主接線圖、棒形圖、曲線圖、餅形圖、表計圖、趨勢圖和表格功能。包括主接線圖、操作顯示、通訊狀態顯示、報警及各種表格顯示及打印。軟件把采集的各種數據以數字、文字、圖形和語音等方式直接形式顯示在人機界面上。

    6）報表管理

    可基于系統已有模板，或自定義的新模板生成報表�？梢允謩�(dòng)或根據預設定時間表定時生成報表，方便查看和管理。

    7）通訊狀態圖

    Acrel-2000智能配電系統可以實時顯示接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構，可在線診斷系統網絡通訊狀態，發生網絡故障時能自動在屏幕上顯示故障單元和故障部位。從而方便系統維護人員實時掌握現場各設備的通訊狀態，對出現異常的設備及時維護，保證系統的穩定運行。

    8）用戶權限管理

    為保障系統安全穩定運行，Acrel-2000智能配電系統設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理提供可靠的安全保障。

    9）手機短信報警(該功能的實現需要另外增配手機報警模塊)

    支持手機短信報警功能，系統遙信、遙測實時報警信息可以通過短信報警模塊發送到指定的系統管理人員手機上，使得用戶能夠及時了解現場配電情況，消除可能發生的配電隱患。

    10）WEB發布

    軟件提供WEB服務，客戶端可以通過遠程PC的IE瀏覽器查看監控系統的各種界面和參數。

    11) GPS系統時鐘同步

    可集成配置GPS授時設備，對系統主機進行GPS同步授時，以保證整個系統有統一的時間基準，為電力系統故障分析提供可靠的時間保障。

    5、選型配置方案

    5.1 中高壓部分

    說明：“√”表示具備 “■”表示可選

    5.2 低壓部分

    說明：“√”表示具備 “■”表示可選

    6、產品介紹

    6.1 AM系列微機保護裝置

    6.1.1 35kV/10kV主變保護

    35kV/10kV變壓器及一些特別重要的10kV/0.4kV變壓器，要求配置差動速斷和比率差動作為主保護，同時對高壓側、低壓側及變壓器本體要配置相應的后備保護。具體產品配置如下所示：

35kV/10kV主變保護方案

    1）AM6主要技術指標

    ◆電流：0.2級（含諧波）；

    ◆電壓、有功功率、無功功率、功率因數：0.5級（含諧波）；

    ◆頻率：≤±0.01Hz；

    ◆4-20mA輸出：0.5級；

    ◆整定值誤差：不超過±3%；

    ◆動作時間誤差：定時限保護，不超過(±1%整定值＋40)ms；反時限保護，不超過±5%整定值或±40ms;

    ◆遙信分辨率：小于2ms；

    ◆符合標準： DLT 587-2007 微機繼電保護裝置運行管理規程

    GBT 14285-2006 繼電保護和安全自動裝置技術規程

    GBT 14598.2-2011 量度繼電器和保護裝置 第1部分：通用要求

    GBT 14598.300-2008 微機變壓器保護裝置通用技術要求

    2）AM6外形與開孔尺寸

    6.1.2 10kV開閉所及分變電所保護

    AM5、AM4系列微機保護裝置集保護、測量、控制于一體，適用于10kV及以下接地安裝的各類中壓開關柜，可對進/饋線、配電變壓器、異步電動機（2000kW以下）、電容器、PT及母聯開關進行保護，其中母聯保護還具有備自投功能。

    AM4微機保護裝置是AM5的簡化版本，能滿足一般用戶對繼電保護的基本需求，AM4微機保護裝置分電流型(AM4-I)、電壓型(AM4-U)兩種。電流型適用于進線、出線、配電變壓器、電動機保護，電壓型適用于PT保護。

    1）AM5、AM4主要技術指標

    ◆電壓元件：整定值容許誤差不大于±3%；過壓返回系數0.95，欠壓返回系數1.05；

    ◆電流元件：整定值容許誤差不大于±3%；過流返回系數0.95，欠流返回系數1.05；

    ◆頻率元件：整定值容許誤差不大于±0.02Hz；

    ◆比較元件：返回系數為0.95或1.05；

    ◆反時限元件：反時限動作時間±5%或±40ms；返回系數0.95；

    ◆時間元件：延時時間2s內誤差≤40ms；延時時間大于2s，誤差≤（1%）整定值±40ms。

    ◆絕緣電阻：>100MΩ，500Vdc

    ◆介質強度：回路和地之間，獨立回路之間：工頻耐壓2KV

    ◆沖擊電壓：±5KV(1.2/50μs，0.5J)

    ◆符合標準：DLT 587-2007 微機繼電保護裝置運行管理規程

    GBT 14285-2006 繼電保護和安全自動裝置技術規程

    GBT 14598.2-2011 量度繼電器和保護裝置 第1部分：通用要求

    GBT 14598.300-2008 微機變壓器保護裝置通用技術要求

    2）外形與開孔尺寸

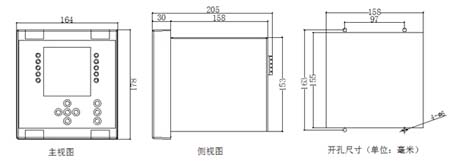

    ◆AM5外形與開孔尺寸

    ◆AM4外形與開孔尺寸

    6.2 ALP系列低壓保護裝置

    6.2.1 線路保護

    ALP系列智能型低壓線路保護器適用于額定電壓至AC 690V、額定電流至AC 400A、額定頻率為50/60Hz的低壓系統。產品集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。

    產品體積小，結構緊湊，安裝方便，作為低壓饋線終端的保護、監測和控制的新型智能化綜合裝置，適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

    1）主要技術指標

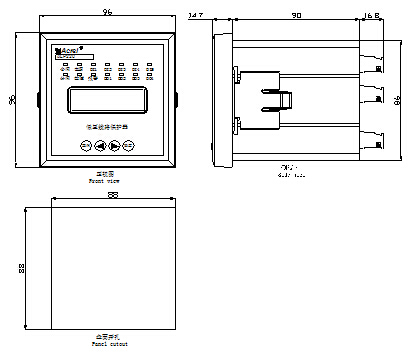

    2）外形與開孔尺寸

    ◆ALP200低壓線路保護器

    ◆ALP220低壓線路保護器

    ◆ALP320低壓線路保護器

    主體

    顯示單元

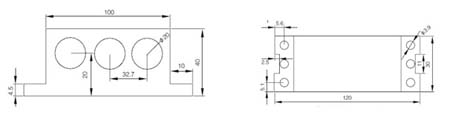

    ◆互感器

    1A、5A專用電流互感器

    100A及以下專用電流互感器外形尺寸

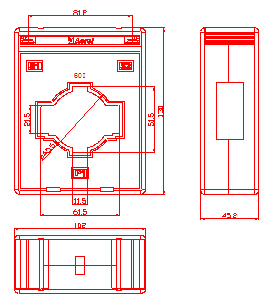

    160A電流互感器外形尺寸

    400A電流互感器外形尺寸

    100A及以下漏電流互感器外形尺寸

    160A、400A漏電流互感器外形尺寸

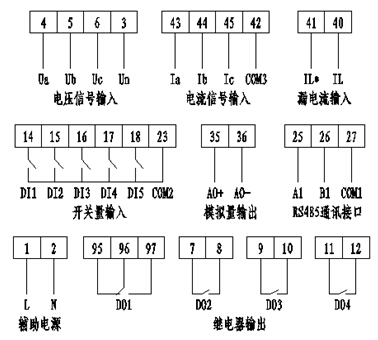

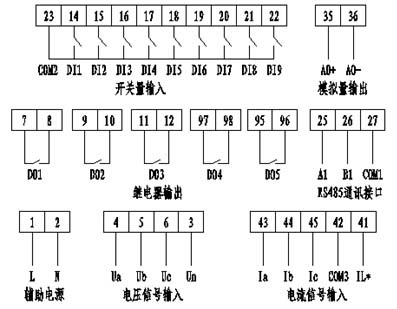

    3）背部接線

    ◆ALP200低壓線路保護器

    ◆ALP220低壓線路保護器

    ◆ALP320低壓線路保護器

    6.2.2 低壓PT保護

    ALP220-PT系列智能型低壓PT保護器適用于額定電壓為380V、額定頻率為50Hz的低壓系統。產品具備完善的保護、測量、控制與監視功能，為低壓系統的保護與控制提供了完整的解決方案，同時還具有體積小，結構緊湊，安裝方便等優勢。

    ALP220-PT系列產品集保護、測量、控制、總線通訊為一體，提供面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能�？梢詮V泛使用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

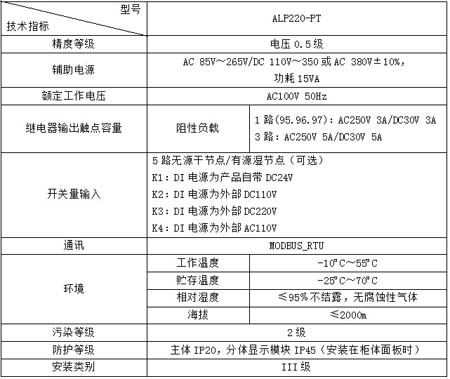

    1）主要技術指標

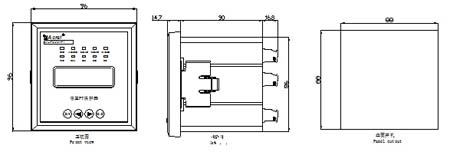

    2）外形與開孔尺寸（單位：mm）

    3）背部接線

    6.3 ACM系列過負荷監控裝置

    6.3.1 主要技術指標

    6.2.2 外形與開孔尺寸（單位：mm）

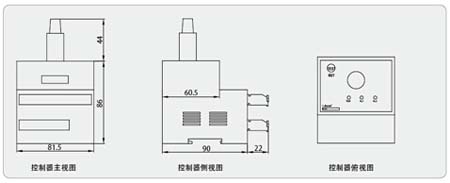

    1）ACM2過負荷監控裝置

    2）ACM3過負荷監控裝置

    ◆ACM3過負荷監控裝置主體模塊

    ◆ACM3過負荷監控裝置顯示模塊

    3）背部接線

    7、應用方案

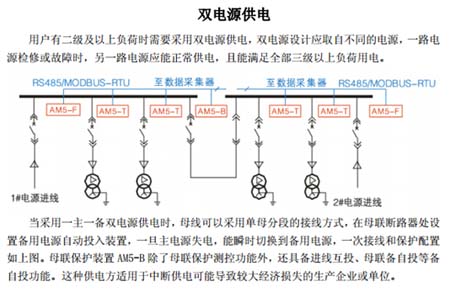

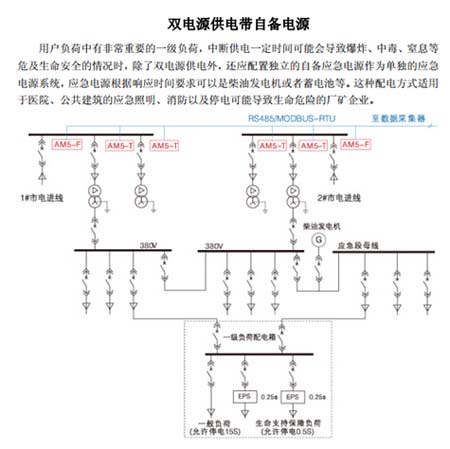

    7.1 中高壓部分

    7.2 低壓部分

<
