2015年2月5日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下世平推出分別基于ADI和TI為主芯片的兩套高性能太陽能微型逆變器方案。

    根據Navigant Research的報告指出，微型逆變器將是光伏領域最具有顛覆性的技術之一，這對于可再生能源的持續整合將是至關重要的。而IHS更是預測到2017年，微型逆變器的全球市場規模將有望實現四倍以上的增長，中國市場的增長將會更加可觀。為了更好的契合市場，大聯大世平特別推出基于國際大廠芯片的兩套太陽能微型逆變器解決方案，以期樹立微型逆變器領域高性能、高可靠性的標桿。

圖示1-大聯大世平太陽能微型逆變器方案框圖

    大聯大世平推出基于 ADI ADSP-CM408 250W 微型逆變器方案：

圖示2-大聯大世平基于 ADI ADSP-CM408 250W 微型逆變器方案框架圖

    功能描述

    12V – 40V DC 輸入

    220V AC 輸出

    支持 MPPT 功能

    支持并網

    支持蓄電池充電、放電

    重要特征

    • 為光伏而生的處理器：ADSP-CM408 是 ADI 公司專門為光伏應用而開發的一款DSP ，它不僅具有傳統 DSP 的高處理性能，同時有更高的采樣精度，內部固化的電能計量芯片，更是為開發者省去了不少編寫軟件的工作。同時，它內部的諧波分析引擎能方便的進行有功、無功功率的計算。

    • 磁隔離技術的應用：替代了光伏行業傳統的光耦隔離，在電流檢測、MOSFET驅動、通信、系統電源方面都有合適的產品。為光伏逆變器的設計提供的更可靠的穩定性和更長的使用壽命。同時，可多功能集成的磁隔離產品為系統節省了更多的PCB面積。

    • 安規認證：伴隨著光伏市場的規范化與成熟化，安規認證也越來越成為了產品出口的必要條件。ADI 磁隔離產品均通過了 UL、VDE、SAA、TUV 等認證，ADI 可為客戶提供有安規保證的產品。

    • 高效率功率器件：采用東芝超低 Rds(on) 功率 Mos 及 SiC 整流二極管。

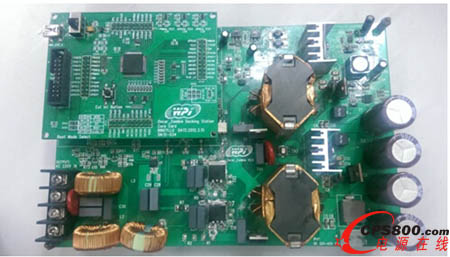

圖示3-大聯大世平基于 ADI ADSP-CM408 250W 微型逆變器方案照片

    大聯大世平基于 TI C2000 200W 微型逆變器方案

圖示4-大聯大世平基于 TI C2000 200W 微型逆變器方案框圖

    功能描述

    • 輸入 22V ~ 45V 直流

    • 輸出 220V 50Hz 交流

    • 輸出功率 200W

    • 數字控制

    • 交錯反激拓撲結構

    • 快速執行 MPPT 算法

    • 輸出電壓可調

    重要特征

    • 利用輔助電壓倍增器、MPPT和并網DC/AC逆變器實現了有源鉗位反激式DC/DC轉換器的控制。

    • 93%的峰值效率和低于4%的總諧波失真 (THD) 使得每塊太陽能電池板能輸出更多的功率，因而減少了有害的熱耗散并延長了系統壽命。

    • C2000 MCU充當整個微型逆變器系統的高性能控制器，并負責執行用于DC/DC和DC/AC功率級的高頻控制環路。

    • C2000 MCU的集成特性可實現每個功率級的高效控制：4.6 MSPS 12位模數轉換器、低延遲28x實時處理內核及功能豐富的150 ps高分辨率PWM模塊。

    • 太陽能和數字電源軟件庫提供了代碼優化的構件，旨在實現多種電源拓撲以及諸如MPPT和軟件鎖相環 (PLL)等算法，非常適合于設計定制的太陽能逆變器解決方案。

圖示5-大聯大世平基于 TI C2000 200W 微型逆變器方案照片<
