支持HART協議的兩線制回路供電信號調理模塊
2014/6/16 14:31:52
廣州金升陽科技有限公司 供稿
產品特點：
● 輸出回路供電
● 支持HART協議通信
● 高精度等級(0.1% F.S.)
● 高隔離(輸入、輸出兩端2KVAC/1mA)
● 小體積：SIP9封裝（26*9.5*12.5mm）
● 低溫漂：50PPM/℃
● 工作溫度范圍：-40℃~85℃
● 高ESD防護等級(裸機 ±4KV)
金升陽推出一款支持HART通信協議的兩線制回路供電信號調理模塊：TS107HL-F-2.5。
該模塊在解決電流信號隔離對供電電源依賴的同時，可以精準地完成4~20mA標準信號的隔離傳送，可以跟各種儀表的模擬量輸入端口實現完美匹配。除此之外，TS107HL-F-2.5通過將HART信號耦合到模擬信號中，幫助用戶實現控制室設備與現場智能儀表之間的通信傳輸控制。

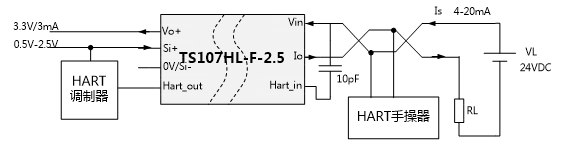

圖1 兩線制儀表接口隔離設計
兩條傳輸線節約了現場與控制室的布線成本；高集成的設計簡化了客戶端應用；PIN9的小體積減少了產品的占板面積，為客戶帶來更多的設計空間。支持HART協議的兩線制回路供電信號調理模塊TS107HL-F-2.5可以應用于各類智能儀表中。
