一位客戶最近詢問，為什么II類電源并沒有接地端子，卻要指定II類電源的漏電流。作為 IEC60950 測試的一部分，電源的制造商要根據 IEC60990 標準來測試漏電流。更加準確的說，“接觸電流”和“保護導體電流”這兩個術語將取代“漏電流”這一術語。
保護導體電流 (PCC)
流過一般稱為接地連接的保護導體的電流。
交流電、保護導體電流、電源、外殼。
注意，耐受電壓和絕緣電阻測試時會測量流經被測電源絕緣部分的電流。
接觸電流 (TC)
人體接觸設備時流過的電流，如下示意是由人體阻抗網絡進行模擬。
交流電、絕緣變壓器、開關、電源、外殼、可觸及導電部分、接觸電流、人體阻抗網絡。
開關用于模擬火線，零線或接地線故障，稱為單一故障條件 (S.F.C.)。通常，使用極性反轉開關來改變電源上的火線和零線連接。
回到客戶的問題，如果使用II類電源，在接觸系統的導電部分時（例如 USB 端口或產品的導電外殼），電流將流過人體。所測得的電流一般列在電源數據表中。

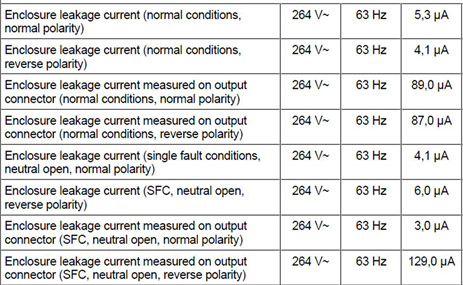

這是從CB 測試報告里摘錄，輸入電壓、頻率，以及測得的接觸電流。請注意，所執行的一半測試使用了模擬的人體來接觸“輸出連接器”或電源的引腳。
機殼漏電流（正常狀態，正常極性）
機殼漏電流（正常狀態，反向極性）
輸出連接器上測得的機殼漏電流（正常狀態，正常極性）
輸出連接器上測得的機殼漏電流（正常狀態，反向極性）
機殼漏電流（單一故障條件，零線開路，正常極性）
機殼漏電流（單一故障條件，零線開路，反向極性）
輸出連接器上測得的機殼漏電流（單一故障條件，零線開路，正常極性）
輸出連接器上測得的機殼漏電流（單一故障條件，零線開路，反向極性）
所用的電流表為專用電流表，請勿使用常規的手持式萬用表！
有關更多詳細信息，包括測得電流極限等內容，請咨詢專業安規工程師。<
