電力需求側管理及智能電力監控技術在煙草制造行業錯峰限電中的應用
徐霜
安科瑞電氣股份有限公司 上海 嘉定 201801
一、 行業用戶用電特性分析
煙草制造業以卷煙生產企業為主,包括煙葉復烤企業及生產過濾嘴的企業。該行業是國家稅收重點行業,年稅收為國家總稅收的10%以上,因此,該行業的生產任務為國家統一調配,按計劃生產。
負荷特性:連續、平穩,三班運轉,功率因數90%在以上。生產線設備負荷與用于生產的空調負荷比例為1:1;5~10月份開啟空調,用于生產,以保證恒溫、恒濕的生產環境,用電負荷增加一倍。
生產方式:每月根據上月下達的生產計劃安排生產,1~8月份生產計劃較少,9~12月份由于節日較多生產計劃相應增多。比例為5:7。
煙草制造行業用戶設備分類表
類別 |
主要設備 |
備注 |
非生產性負荷 |
辦公電腦、空調、照明、電梯;食堂、廠區道路照明、廠區景觀照明 |
一般 |
輔助生產負荷 |
制冷機組、空調器、鍋爐、循環水泵、通風設備、貨運電梯 |
重要 |
主要生產性負荷 |
制絲生產線、卷包生產線、膨化煙絲生產線、空壓機 |
重要 |
安全保障負荷 |
車間照明 |
一般 |
二、 行業用戶參與錯峰限電能力分析
1. 該行業用電負荷大且為連續性負荷不受時段、季節、氣候影響。
2. 該行業一般為政府力保的利稅大戶,每月生產任務必須完成,因此不能停生產線。因此緊急錯峰能力弱,不適宜參與快速錯避峰。
3. 辦公空調、廠區道路照明和廠區景觀照明可以參與緊急錯峰限電,但負荷比重較小。
4. 在保證生產車間溫度保持在26℃~30℃,濕度保持在60%~70%。夏季10%~30%生產用空調負荷可以分批、短時參與錯峰限電,停電時間一般不超過兩小時。
5. 根據該行業生產性質分析,次行業可以采用集中生產,集中檢修的方式,提前完成本月生產任務,月末剩余天數避峰。
三、 行業用戶參與錯峰限電技術方案
(一)缺口等級IV級參與方案
1. 階段性錯峰:
該行業的非生產負荷性負荷可以參與階段性錯峰,如:辦公空調、照明、食堂(非進餐時間)、廠區道路照明、廠區景觀照明。通過減少此類負荷來參與錯峰工作。
2. 緊急錯峰:
該行業不適宜參與緊急錯峰。
(二)缺口等級III級參與方案
1. 階段性錯峰:
該行業的非生產負荷性負荷可以參與階段性錯峰,如:辦公空調、照明、食堂(非進餐時間)、廠區道路照明、廠區景觀照明。通過減少此類負荷來參與錯峰工作。
2. 緊急錯峰:
該行業不適宜參與緊急錯峰。
(三)缺口等級II級參與方案
1. 階段性錯峰:
缺口等級為II級時,在以上減少非生產負荷的基礎上,可以適當將20%的生產用空調負荷,采用間歇式停用的方式參與錯峰,如:制冷機組(離心式)間歇性停用。(溫度高于30℃開;低于26℃關停)
2. 緊急錯峰:
該行業不適宜參與緊急錯峰。
(四)缺口等級I級參與方案
1. 階段性錯峰:
缺口等級為I級時,停用非生產負荷,并且在II級的基礎上再增加10%的生產用空調負荷,采用間歇式停用的方式參與錯峰,如:制冷機組(離心式)、空調器(送風)間歇性停用。(溫度高于30℃開;低于26℃關停)
2. 緊急錯峰:
該行業不適宜參與緊急錯峰。
四、 行業用戶參與錯峰限電風險及注意事項
1. 為了保證完成統調生產任務,生產線在生產過程中不能停電。
2. 生產用中央空調主機全部停或停用時間超過2小時會造成生產環境的溫度濕度超出標準,影響產品質量。
3. 生產環境溫濕度標準為:溫度在26℃至30℃之間;濕度在60%至70%之間。
因此,該行業參與錯峰時,企業應根據自身的實際情況,科學、合理地編制內部應急預案,主動配合錯峰實施,杜絕惡性事故發生,將損失降到最低。
五、智能電力監控的功能與應用
陜西某卷煙廠的供電由供電局引兩路110kV供電線路至總降變電所,通過25000MVA的1#主變和31500MVA的2#主變降壓至10kV并配出到廠區各個生產線配電室。如今生產線投產,供電線路正常運作,1#主變未投,靠2#主變?yōu)檎麠l線的生產供電。

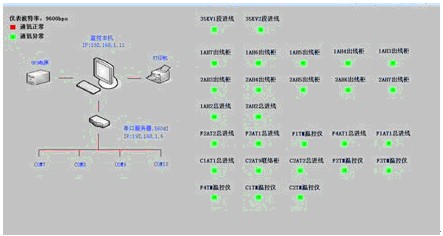

5.1網絡結構拓?fù)鋱D
整個系統采設計了一套Acrel-3000電能管理系統,采用分層分布式結構,即現場設備層、網絡管理層、監控管理層,如下圖所示:
- 1
- 2
- 3
