凌力爾特推出同步降壓型 DC/DC 轉換器 LT3741

    凌力爾特公司 (Linear Technology Corporation) 推出同步降壓型 DC/DC 轉換器 LT3741，該器件設計為準確地 (±6%) 調節高達 20A 的輸出電流。其6V 至 36V 的輸入電壓范圍、恒定電流和恒定電壓工作使該器件非常適用于多種應用，如從電池和超級電容器充電器、激光驅動器到大電流 LED 照明的各種應用。LT3741 采用兩個外部開關 MOSFET，在 0V 至 34V 的寬電壓范圍內提供高達 20A 的連續輸出電流。高達 95% 的效率使得無需外部散熱。LT3741 的頻率可被設定和同步在 200kHz 到 1MHz 范圍，從而允許設計師優化效率，同時最大限度地減小外部組件尺寸。結合 4mm x 4mm QFN-20 或耐熱增強型 TSSOP-20 封裝，LT3741 可提供一個高度緊湊的恒定電壓和電流解決方案。

    LT3741 采用平均電流模式控制方法，以在 0V 至 VIN – 2V 的寬輸出電壓范圍內保持電感器電流穩定。該穩定電流由 CTRL 引腳上的模擬電壓以及一個外部檢測電阻器設定。LT3741 的獨特拓?fù)涫顾�既能提供又能吸收電流。LT3741 的穩定輸出電壓和過壓保護用一個外部電壓分壓器設定。其它特點包括一個準確的外部電壓基準、一個可編程欠壓閉鎖 (ULVO) 引腳和熱停機。

    LT3741EUF 采用 20 引腳 4mm x 4mm QFN 封裝，而 LT3741EFE 采用耐熱增強型 TSSOP-20 封裝，千片批購價分別為每片 3.95 美元和 4.10 美元。擴展溫度版本或“I”級版本的 LT3741IUF 和 LT3741IFE 也已經供貨。以 1,000 片為單位批量購買，每片價格分別為 4.65 美元和 4.82 美元。所有版本都有現貨供應。

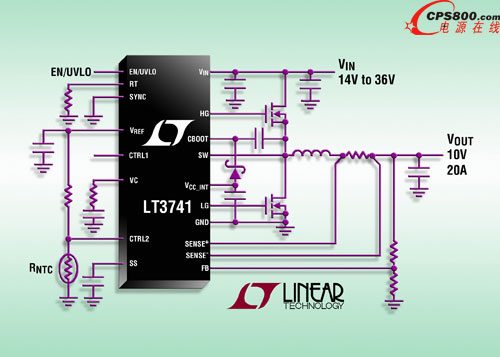

    照片說明： 大功率、恒定電流/恒定電壓同步降壓型轉換器

    性能概要：LT3741

    · 控制引腳對穩定輸出電流提供準確控制

    · ±1.5% 的電壓調節準確度

    · ±6% 的電流調節準確度

    · 6V 至 36V 的輸入電壓范圍

    · 寬輸出電壓范圍：0V 至 (VIN – 2V)

    · 平均電流模式控制

    · <1μA 的停機電流

    · 高達 95% 的效率

    · 附加引腳用于負載電流的熱量控制

    · 耐熱增強型 4mm x 4mm QFN 和 20 引腳 FE 封裝■
