隨著高新技術的不斷研發，各種設備都已進入高端化，作為后備軍，電源電路也有了較為明顯的進步。具體來說，以典型的手機為例，除了原始的通話功能之外，相機、廣播、電視等各種功能已經成為普遍標準的功能。這些功能的工作所需的電壓各不相同，為此，電池電壓必須通過電源轉換電路將其電壓轉換成各電路正常工作所需電壓。大多采用電源轉換效率較高的開關控制器（通常稱作DC-DC轉換器）。
另外，在移動設備多功能化進程中，對機器的小型、薄型化要求也逐步提升。為此就必須減少元件的使用數量，或者將元件做到更小。此對策是借由提高DC-DC轉換器的開關頻率，減小必要的功率電感和電容的額定參數值，以此來適應元件的小型化。將集中控制電源的PMIC(PowerManagementIC)的開關頻率，將從一直使用的1MHz變?yōu)?MHz,還有管理單獨電源的DC-DC轉換器IC中主流頻率一直是3～4MHz，對于此種情況，作為主要元件的功率電感就需要1.0uH到2.2uH的低感值產品。而開關頻率數的提高使靜噪成為必須，為了解決這些課題，推動了功率電感的開發。
手機電源電路中功率電感的必要特性
在此闡述多功能小型手機的電源電路對功率電感的形狀和特性的要求。主要有以下三項。
•體積小，厚度薄

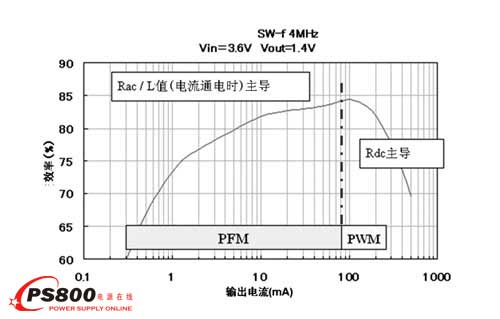

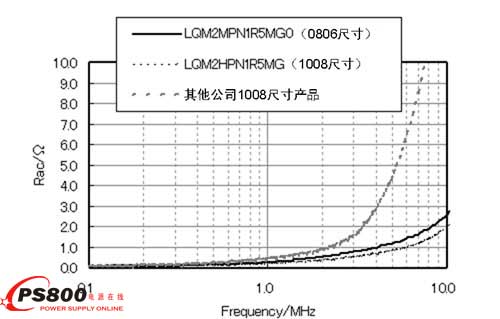

•擁有能夠適應電源電路高電源轉換效率的特性

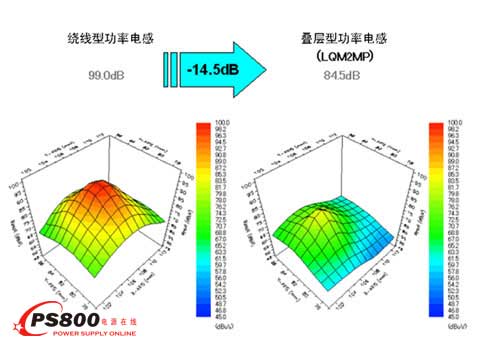

•在電源工作狀態下?lián)碛锌乖肼暷芰?
接下來就村田制作所開發的，具備以上性能的功率電感的性能作說明。
針對小型電源電路開發的疊層型功率電感
對應小型、薄型需要的功率電感及其主要性能
村田制作所開發了對應電源電路小型化需求的疊層型功率電感LQM2HP(2520尺寸)、LQM2MP(2016尺寸)系列，并投入量產。這些功率電感都是符合集合PMIC和電源供給端的基帶IC等1.0mm厚封裝趨勢的超薄設計。外形如圖1所示。
圖1-1：LQM2HP外形
圖1-2：LQM2MP外形
通過直流電流后感值偏執特性良好，可以作為各功率電感的特長。電流-感值偏執特性是指功率電感通電時，電流變大引起感值下降的性質。這是疊層型功率電感的封閉磁路構造導致的磁通量飽和引起的，因此為了克服這個弱點，開發新技術以降低疊層鐵氧體中的磁通量分布，從而改善電流的疊加特性，最后反映在各個產品上。
表1是各產品的主要特性，表二則是電流-感值偏執特性。
| 品名 | 感值 (μH) |
感值測定頻率 (MHz) |
額定電流 (mA) |
直流電阻 (Ω) |
| LQM2HPNR47MG0 | 0.47±20% | 1 | 1800 | 0.040 ±25% |
| LQM2HPN1R0MG0 | 1.0±20% | 1600 | 0.055 ±25% | |
| LQM2HPN1R5MG0 | 1.5±20% | 1500 | 0.07 ±25% | |
| LQM2HPN2R2MG0 | 2.2±20% | 1300 | 0.08 ±25% | |
| LQM2HPN3R3MG0 | 3.3±20% | 1200 | 0.10 ±25% | |
| LQM2HPN4R7MG0 | 4.7±20% | 1100 | 0.11 ±25% |
| 品名 | 感值 (μH) |
感值測定頻率 (MHz) |
額定電流 (mA) |
直流阻抗 (Ω) |
| LQM2MPNR47MG0 | 0.47±30% | 1 | 1600 | 0.060 ±25% |
| LQM2MPN1R0MG0 | 1.0±30% | 1400 | 0.085 ±25% | |
| LQM2MPN1R5MG0 | 1.5±30% | 1200 | 0.11 ±25% | |
| LQM2MPN2R2MG0 | 2.2±30% | 1200 | 0.11 ±25% |

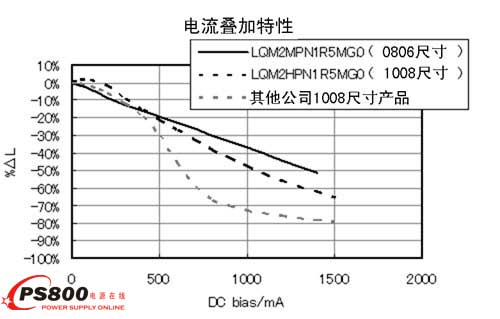

圖2：電流疊加感值特性
