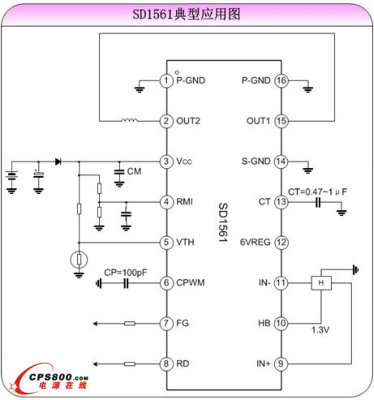

士蘭微電子推出全橋驅動單相無刷風扇驅動電路SD1561

    士蘭微電子近期推出了全橋驅動單相無刷風扇驅動電路—SD1561，該電路集成了堵轉保護，自動重啟，轉速檢測（FG），鎖定檢測（RD）和6V穩壓輸出等模塊；并可以根據外部熱敏電阻感應環境溫度實現自動調速功能，具有低噪音、高效能和高可靠性等特點，可廣泛應用于電腦的CPU、顯卡、機箱等冷卻風扇的驅動。

    SD1561基于士蘭微電子自行研發的0.8微米全互補BCD工藝制造，工作電壓范圍為4.5V~16V，最大工作電流1A。電路內置了同步整流功能并采用了DMOS管驅動，具有極低導通電阻和較高驅動效率，相同功率下，風扇的轉速可以比其他同類電路提高10%以上；高效率和低表面溫度，使其更節能，更可靠。

    該電路設置了PWM調速功能，一種方式可以根據溫度傳感器、熱敏電阻等測量到的被散熱設備的溫度及設定的溫度-轉速特性曲線來自行調節風扇轉速，另一種方式可以通過直接PWM輸入來調速。調速功能可以實現高效能和低噪聲的平衡，既能有效地保護被散熱設備，又能在溫度較低時減少耗電和噪音。在無熱敏電阻連接時，電路可實現全速運轉。同時電路內置了最小限速，風扇設計時也可以根據實際的需求來自行設定風扇的最小限速。

    同時，SD1561設置了鎖定檢測報警RD和轉速檢測FG這兩種監控方式。利用鎖定檢測報警，可在風扇速度低于某個門限值時給出報警信號；轉速檢測輸出則可實現風扇速度的實時監控。

    另外，SD1561內置風扇堵轉保護和自動重啟電路，當監測到轉子被鎖死一段時間T秒時，自動停止風扇運轉10T秒，然后再進行T秒鐘的重新啟動，這種狀態會一直持續，直到風扇排除故障并正常運轉，這樣的保護模式可以防止風扇電機過熱燒毀，提高了系統的安全性。不同的風扇設計可以通過改變外部電容的大小來設置T。

    受益于電路高效能設計，SD1561可提供HTSSOP14和TSSOP16兩種封裝，特別是體積小巧的TSSOP16封裝，塑封體只有HTSSOP14的3/4，集成度高，大幅節省了系統耗電并縮小了電路板體積，有利于產品向小型化發展，降低開發成本，加快新品的開發上市�！�
