凌力爾特同步降壓型DC/DC開關穩壓控制器LTC3775 適用于高降壓比應用

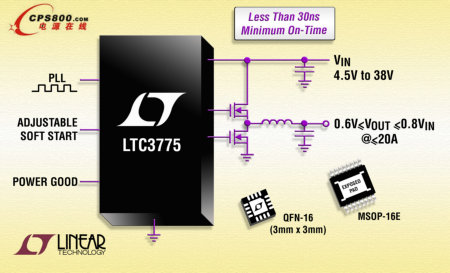

    凌力爾特公司 (Linear Technology Corporation) 推出最小接通時間、寬輸入電壓范圍、同步降壓型 DC/DC 開關穩壓控制器 LTC3775，該器件驅動所有 N 溝道功率 MOSFET 級。LTC3775 具有不到 30ns 的最短接通時間，非常適用于高降壓比應用。其 4.5V 至 38V 的輸入范圍可涵蓋多種應用，包括大多數中間總線電壓和電池化學組成。強大的內置 MOSFET 柵極驅動器允許使用大功率的外部 MOSFET，以當輸出電壓在 0.6V 至輸入電壓 80% 的范圍內變動時產生高達 20A 的輸出電流，這使 LTC3775 非常適用于汽車、工業、醫療、數據通信和電信應用。

    一種恒定頻率、脈沖前沿調制、電壓模式電壓前饋架構提供了一個可選固定或 250kHz 至 1MHz 的可鎖相 (PLL) 頻率。輸出電流檢測通過監視頂端和底端 MOSFET 的電流實現，從而允許對電感器電流的逐周期控制。此外，LTC3775 具有可調軟啟動，以控制接通時間并控制浪涌電流�？蛇x脈沖跳躍模式或強制連續模式是用戶控制的，以優化輕負載效率。LTC3775 具有精確的 0.6V 基準，在 -40°C 至 125°C 的工作溫度范圍內，準確度為 ±0.75%。

    LTC3775 采用耐熱增強型 3mm x 3mm QFN-16 封裝。LTC3775E 在 -40°C 至 85°C 的溫度范圍內工作，千片批購價為每片 1.79 美元。LTC3775I 工業級版本在 -40°C 至 125°C 的溫度范圍內工作，以千片為單位批量購買，每片價格為 2.09 美元。兩種版本都有現貨供應。

性能概要：LTC3775
⊙   VIN 范圍：4.5V 至 38V
⊙   VOUT 范圍：0.6V 至 0.8VIN
⊙   低的最小接通時間 < 30ns
⊙   強大的內置 N 溝道 MOSFET 驅動器
⊙   脈沖前沿調制電壓模式控制
⊙   電壓前饋補償
⊙   檢測電阻器或 RDS(ON) 電流檢測
⊙   可編程的逐周期電流限制
⊙   250kHz 至 1MHz 的可鎖相固定頻率
⊙   可編程的軟啟動
⊙   在 -40ºC 至 +125ºC 溫度范圍內具 ±0.75% 基準電壓準確度
