2019年6月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）M32F334R8 Cortex M4 MCU的，適用于電信設備電源的3kW全橋LLC諧振數字電源解決方案。
由大聯大友尚推出的3kW隔離式全橋LLC DC-DC諧振轉換器評估套件可將375V至425V DC輸入電壓轉換為48V，63A最大電流—在電信應用中經常需要這種類型的轉換。LLC轉換器的全橋初級部分基于MDmesh™DM2功率MOSFET，可實現高效性能。PWM開關頻率由數字控制，以調節輸出電壓。該轉換器在接近諧振頻率下工作，以最大限度地提高效率，并在整個工作范圍內實現零電壓開關（ZVS）。高頻變壓器提供電感隔離和電感元件的磁集成，以實現緊湊的設計。

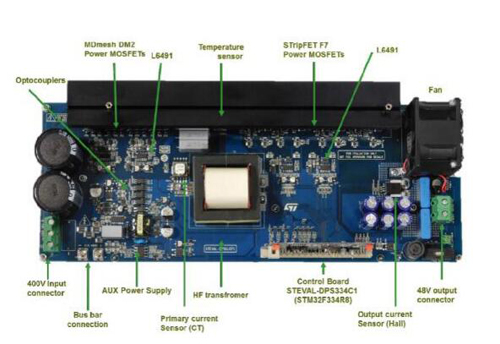

圖示1-大聯大友尚推出基于ST產品的全橋諧振數字電源解決方案的展示板圖
3kW隔離式全橋LLC DC-DC諧振轉換器采用ST的STripFET™F7功率MOSFET的同步整流（SR）用于次級側，以降低傳導損耗。數字控制板上的STM32F334微控制器嵌入了一個高分辨率定時器，可實現更精細的調節。除此之外，還可通過USART、CAN、SMBus和光耦合串行通信傳輸狀態信息。初級和次級部分均由基于VIPer27HD的離線反激電路供電，該電路為控制板、柵極驅動器IC和信號調理電路提供穩定電壓。
圖示2-大聯大友尚推出基于ST產品的全橋諧振數字電源解決方案的方案塊圖
核心技術優勢
Ÿ高效率，低總諧波失真，保護機制；
Ÿ電力應用變得更加靈活和普遍；
Ÿ高輸入功率因數可降低對電網的電力污染；
Ÿ智能模式管理和故障監控；
Ÿ實時監控和控制操作狀態；
Ÿ降低系統和維護成本。
方案規格
Ÿ輸入直流電壓：375V至425V；
Ÿ輸出電壓：48V；
Ÿ最大輸出電流：62.5A；
Ÿ輸出功率：3千瓦；
Ÿ峰值效率：95.3%；
ŸHF變壓器隔離電壓：4kV。
