凌力爾特公司 (Linear Technology Corporation) 推出高壓負輸出開關穩壓器控制器 LTC3896，該器件驅動一個全 N 溝道同步功率 MOSFET 級。大多數低至中功率負輸出 DC/DC 轉換器采用耦合的電感器或變壓器。然而 LTC3896 僅采用單個電感器，將 4V 至 (150V – |VOUT|) 的正輸入電壓轉換為穩定的 60V 至 0.8V 負輸出電壓，輸出電流高達 15A。該器件效率高達 96%，非常適合交通運輸、工業、電信和配電應用。
LTC3896 提供真正以地為基準的控制引腳，從而無需分立式電平轉換組件作為其接口。該器件在休眠模式且輸出電壓處于穩定狀態時僅吸取 40µA 電流，非常適合始終保持接通系統。LTC3896 強大的 1Ω N 溝道 MOSFET 柵極驅動器可在 5V 至 10V 范圍內調節，以允許使用邏輯電平或標準電平 MOSFET，以最大限度提高效率。為了在高壓輸入應用中防止芯片功耗過大，LTC3896 提供了一個 NDRV 引腳，這驅動一個可選外部 N 溝道 MOSFET 的柵極充當?shù)蛪翰罹�(xiàn)性穩壓器以給 IC 供電。EXTVCC 引腳允許 LTC3896 由其輸出電壓或其他偏置電源供電，這降低了功耗、提高了效率。
LTC3896 以 50kHz 至 900kHz 的可調固定頻率工作，也可同步至一個 75kHz 至 850kHz 的外部時鐘。在輕負載時，用戶可選擇以強制連續、脈沖跳躍或低紋波突發模式 (Burst Mode®) 運行。其電流模式架構允許簡便的環路補償、提供快速瞬態響應和卓越的電壓穩定度。電流檢測通過測量輸出電感器 (DCR) 兩端的壓降完成，以提供最高效率，或通過使用一個外部檢測電阻器完成。在過載情況下，電流折返限制 MOSFET 產生的熱量。其他特點包括可調突發箝位和電流限制、電源良好輸出信號、一個集成的自舉二極管和可調軟啟動。
LTC3896 采用 TSSOP-38 耐熱性能增強型封裝，去掉了幾個引腳以提供高壓間隔。該器件有兩種工作結溫級版本，擴展和工業溫度級版本的溫度范圍為 –40°C 至 125°C，高溫汽車級版本的溫度范圍為 –40°C 至 150°C。千片批購價為每片 4.70 美元。

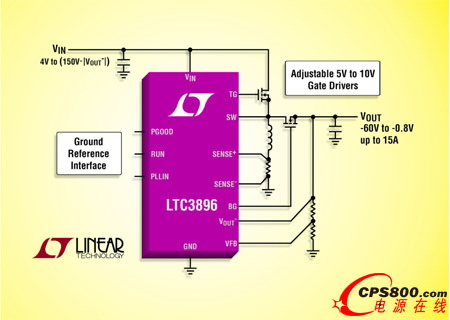

照片說明：150V 低 IQ 同步負輸出 DC/DC 控制器
性能概要： LTC3896
VIN 范圍：4V 至 (150V – |VOUT–|)
寬 VOUT 范圍：60V 至 0.8V
以地為基準的控制 / 接口引腳
可調柵極驅動電平：5V 至 10V
僅需要一個電感器
集成的自舉二極管
在休眠模式且輸出處于穩定狀態時具 40µA 低靜態電流
用于 DRVCC 的內置 LDO 或外部 NMOS LDO
EXTVCC LDO 用輸出給驅動器供電
可鎖相頻率 (75kHz 至 850kHz)
可編程固定頻率 (50kHz 至 900kHz)
在輕負載時，可選擇以連續、脈沖跳躍或低紋波突發模式運行
電源良好輸出電壓監視器
可編程輸入過壓閉鎖
38 引線 TSSOP 高壓封裝<
