Acrel-2000電力監控系統在重慶梁平縣大井水廠工程項目的應用

2016/1/12 16:19:14 安科瑞電氣股份有限公司供稿

徐霜

安科瑞電氣股份有限公司上海嘉定

摘要：本文主要介紹了重慶梁平縣大井水廠采用Acrel-2000電力監控系統對廠區高低壓配電系統進行監測，儀表通過總線型組網方式，把數據上傳至后臺，進行智能化組網。系統實現了分散式采集和集中控制管理的智能化、數字化、網絡化變配電監控。

0 項目概述

重慶梁平縣大井水廠電力監控系統針對廠區高低壓配電系統而設計，以實現廠區配電智能化。本項目監控范圍為：10/0.4KV變配電室，高壓部分3臺3AEF151綜保，低壓部分29只低壓多功能表DMX-300E；反沖房4只低壓多功能表DMX-300E。監控范圍儀表通過RS485總線連接至配電值班室電力監控系統。

1 用戶需求

1）數據采集及處理：通過間隔層單元實時采集現場各種電力參數、電度抄表等；

2）畫面顯示：全部設備的位置狀態、變位信息、保護設備動作及復歸信息、各測量值的實時數據、各種告警信息、計算機監控系統的狀態信息；

3)記錄功能：具有對各種歷史數據的記憶功能，以供隨時查詢、回顧、打印。

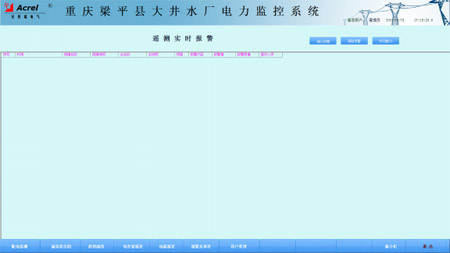

4)報警處理：用戶可以按照自己的意愿分類、篩選報警，并將報警歸納于不同的報警窗口中，根據不同的報警級別，采用推出畫面、光顯示、條紋閃爍及不同聲音級別的音響進行報警；

5)應具有完善的用戶管理功能，避免越權操作；

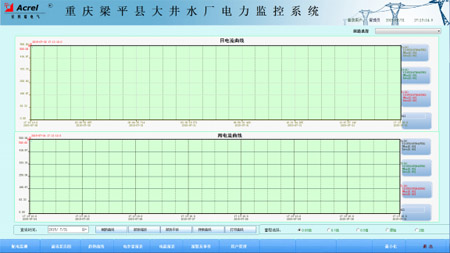

6)歷史曲線顯示：可顯示存于歷史數據庫中的功率的任意時間的歷史波形圖；

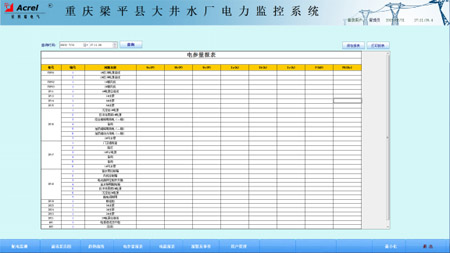

7)報表打印功能：可召喚打印、定時打印各種歷史數據，運行參數，事故報告統計，電度量統計報表，主接線圖，負荷曲線。

2 設計原則引用標準

2.1 設計原則

1)開放性：本系統中將涉及到不同廠商的設備技術，以及系統的擴展需求，在本項目的產品技術選型中，避免采用專有技術，從而使系統的軟硬件平臺具有充分的開放性.

2)先進性：系統的軟硬件平臺建設、應用系統的設計開發以及系統的維護管理所采用的產品技術均綜合考慮當今技術發展趨勢，采用相對先進同時市場相對成熟的產品技術，以滿足系統未來的發展需求.

3)高性能：系統設計應從服務器處理能力、網絡帶寬傳輸能力、軟件系統效率等角度綜合分析，合理設計結構、使系統具有足夠的處理能力，以適應大數量量數據處理和用戶訪問需求，保障系統服務質量。

4)安全性：系統對安全性問題予以高度重視，從操作系統層，網絡層，應用層每個層次都有相應的措施以解決傳輸安全，系統安全和信息安全的需求。

5)可靠性：系統應從系統結構、網絡結構、技術措施、設備選型等方面綜合考慮，以確保系統中沒有單故障節點，實現7X24不間斷服務。

6)擴展性：在本系統中，所有的網絡、服務器、存貯、應用軟件的設計遵循可擴充的原則，以實現隨著需求的發展而擴展。系統采用模塊化結構，具有很好的兼容性和可擴充性，即可使不同的廠商的設備和系統集成到同一個平臺中，又可使系統在日后可以根據用戶需求方便地擴展。

2.2引用標準

1)ISO/IEC11801《國際綜合布線標準》

2)GB/50198《監控系統工程技術規范》

3)GB50052-2009《供配電系統設計規范》

4)GB50054-2011《低壓配電設計規范》

5)DL/T 698.1-2009《第1部分：總則》

6)DL/T 698.2-2010《第2部分：主站技術規范》

7)DL/T 698.31-2010《第3.1部分：電能信息采集終端技術規范-通用要求》

8)DL/T 698.35-2010《第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求》

9)DL/T 698.41-2010《第4-1部分：通信協議-主站與電能信息采集終端通信》

10)DL/T 698.42-2010《第4-2部分：通訊協議-集中器下行通信協議》

11)DL/T 698.41-2010《第4-1部分：通信協議-主站與電能信息采集終端通信》

12)DL/T 698.42-2010《第4-2部分：通訊協議-集中器下行通信協議》

3 解決方案

采用分層、分布式組網結構：現場設備層、網絡通訊層、站控管理層。

3.1 現場設備層

現場設備層儀表主要包括：3AEF151綜保，低壓多功能表DMX-300E。

3.2 網絡通訊層

通訊介質：采用屏蔽雙絞線通過RS485現場總線方式接入NPORT5430I串口服務器，串口服務器上行以太網接入電力監控系統主機。

3.3 站控管理層

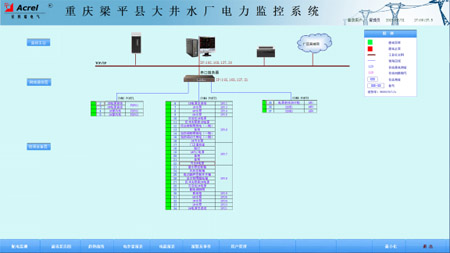

站控管理層是針對配電網絡的管理人員，該層直接面向用戶。該層也是系統的最上層部分，主要是由電力系統軟件和必要的硬件設備如計算機、打印機、UPS等。其中軟件部分具有良好的人機交互界面，通過數據傳輸協議讀取前置機采集的現場各類數據信息，自動經過計算處理，以圖形、數顯、聲音等方式反映現場的運行狀況，并可接受管理人員的操作命令，實時發送并檢測操作的執行狀況，以保證供用電單位的正常工作；電能計量管理功能設計各種符合用戶的報表格式，報表內數據嚴格按照各種標準進行計量，用戶只需查找打印即可，極大的方便了操作，提高了工作效率。系統結構拓撲圖如下：
