徐霜

安科瑞電氣股份有限公司，上海 嘉定

    【摘要】：基于目前科學技術飛速發展，人們對電力資源的依賴越來越廣泛，而現階段國內電力系統的運營成本還相對較高，因此完善電力系統各方面的工作已經勢在必行。電力監控系統在整個電力系統中具有重要的作用，它能夠有力的促進電網管理工作效率，降低電力系統的運營成本，本文通過中糧創智廠區電力監控系統的應用介紹電力監控系統在工廠中的應用。

    1 項目概況

    項目位于位于深圳西部，寶安區南部，西南街道寶城67 區，處于地段東北角，臨近城市交叉路口，是項目重要的展示界面。設計引入綠色生態理念，營造城市生態立體社區；開放式街區化的場地布局，關注區域功能分區，激活不同分區功能間的活力聯系，最終實現園區的功能復合，形成產業工作、生活配套為一體的運營體系，成為創新型中小企業的孵化器。

    整個商業體的配電系統共分3個低壓變配電室，各個變電所分布于商業體地下一層；整個配電系統共計228個低壓饋出回路，所有回路均安裝網絡多功能電力儀表PZ72L-E4。對整個配電系統的運行進行監測。

    2 用戶需求

    系統內部能夠實現統一的監控平臺，能夠得到系統內部全部參數的實時數據；對整個供配電系統的智能化管理，能夠對供配電系統中所有電氣設備的運行狀態進行安全、可靠、準確地實時監視、控制，實現系統故障、異常實時報警并具有故障追憶功能。

    3 設計方案

    3.1 主要設計參考標準

    · IEC870-1 《遠動設備及系統總則一般原理和指導性規范》

    · IEC870-4 《遠動設備及系統性能要求》

    · IEC870-5 《遠動設備及系統傳輸規約》

    · DL 448-91 《電能計量裝置管理規程》

    · ISO/IEC11801 《國際綜合布線標準》

    · GB/50198-94 《監控系統工程技術規范》

    3.2 系統結構

    整個系統采設計了一套Acrel2000電力監控系統，采用分層分布式結構，即現場設備層、網絡管理層、監控管理層。

    現場設備為采集現場各回路電力系統運行參數，包括電流、電壓、功率等遙測信息以及斷路器分合閘狀態以及故障等開關量狀態；網絡管理層主要包括通訊管理機、光電轉換設備、交換機等，負責數據的上傳及指令的下達；監控管理層為整個系統的核心，所有數據的存儲、電力系統的運行狀況的顯示、控制指令的下達均通過該部分完成。

    主要功能為一次主接線圖界面顯示；事件記錄，系統運行異常監測；故障報警及操作記錄；電能報表查詢與打��；系統負荷查詢、用戶權限管理等主要功能；遙測信息報表查詢，斷路器分合閘狀態指示等。

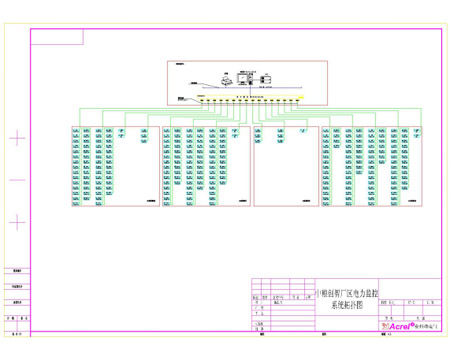

    整個系統的網絡結構如圖1所示：

圖1 系統拓撲圖

    整個系統的監控中心位于物業值班室，數據采集主要分為3部分，分別為1#配電室、2#配電室、3#配電室，每個變電所內相鄰25塊為數量上限的儀表連接成一根總線最終連接到后臺主機，組建成電力監控系統專用局域網，完成數據的傳輸。

    3.3 軟件設計

    Acrel-2000 電力監控軟件是對現場儀表數據進行采集監控的專用軟件，系統為智能化網絡電力監控系統，系統綜合應用計算機網絡、通訊、數據庫、數值處理等多種現代信息技術，是電力系統的基礎和重要組成部分。軟件組態靈活、實用性強、操作簡單、易于維護和擴展性強。它提供了良好的用戶開發界面和簡捷的工程實現方法，能夠滿足企業節能的要求，而且可利用網絡通訊和IT信息處理技術，有效的加強物業的內部管理，提升物業的科學管理決策速度和準確度。

    系統依據客戶實際需求進行設計，并實現了配電監測、電能報表、通訊狀態、事件及報警等功能。

    圖2所示為本系統配電監測界面，實時顯示配電室各回路三相電流、三相電壓、有功功率、無功功率、率因數以及當前該回路斷路器分、合閘狀態、設備通訊報警、負荷越限報警等。并彈出報警提出對話框，提醒值班人員及時處理故障，降低事故發生率。

圖2 配電監測

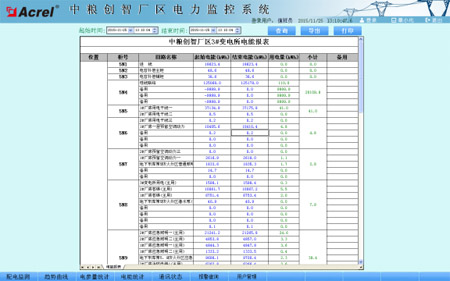

    圖3所示為電能匯總報表，列出各回路電能數據，方便客戶查詢和打印。根據業主需求可以查看日報表，月報表，年報表。清晰了解各用電單位在某一時間段內的用電狀況，為決策層節能減排提供數據依據。

圖3 電能報表

    通信狀態界面，方便管理員掌握設備通訊的通訊情況，對存在故障的設備及時發現，確保系統穩定運行。如圖4所示：

圖4 通訊狀態

    4 結束語

    該項目所采用的 Acrel2000 電力監控系統已經于 2014 年正式投入運行，整個系統運行穩定、安全，極大的方便了用戶的使用，提供了大量實時、準確的電力數據，為管理者進行內部計量考核、安全用電提供了管理依據，進一步保證了商業體供電系統的科學性及穩定性，為今后的節能管理的實施打下了基礎。

    參考文獻：

    [1]《電力電測數字儀表原理與應用指南》， 任致程、周中，中國電力出版社

    [2]《電力監控系統在供配電設計中的應用》，高士宏，科技風
