徐霜1

1安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹百事亞洲研發中心，采用智能電力儀表、采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電力監控系統實現配電所配電回路用電的實時監控和管理。

    概述

    百事亞洲研發中心在漕河涇開發區浦江高科技園。該研發中心是百事公司在北美之外最大的頂級研發中心，也是百事公司在全球最具整合性的食品和飲料研發中心之一，在百事公司全球研發網絡中發揮舉足輕重的作用。

    百事亞洲研發中心占地約25畝，建筑面積近2萬平方米，配備了技術領先的烹飪中心和試驗廚房，致力于開發適合亞洲消費者口味及喜好的食品和飲料。中心還設有一個測試生產工廠，使研發者得以快速測試新產品，支持百事公司加速在中國和其它成長中亞洲市場進行研發創新。

    本次項目承接其的變配電所部分監控系統。

    1 需求分析

    為保證生產管理用電負荷的統計與分析及對危險源實時監控。需要對生產現場的低壓配電柜、供電變壓器等電氣設備進行電壓、電流、功率等參數進行實時在線監控。一旦監控點被監視參數異常，能夠及時檢測報警，有關人員采取必要的措施，避免安全事故的發生。自動抄表功能節省了人力物力，功率趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間，方便用戶找出非正常用電回路并且及時進行整改。

    本技術條件適用于百事亞洲研發中心的變配電所。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。

    數據采集

    自動采集現場所有電量?jī)x表的模擬量數據，自動采集現場開關狀態以及故障狀態等開關量數據。

    支持實時采集、自動周期采集（定時采集）可配置周期（1分鐘～24小時）。

    支持多線程處理機制，提高數據采集效率，能同時對多個設備進行數據采集。

    數據實時顯示采用配電室主接線圖直觀顯示模式，各回路開關斷合以及故障狀態直觀可見。

    數據分析與處理

    數據的綜合統計、分析需要實現以下功能：

    各設備用電數據小時、日、月、年等時間段內的統計、計算。

    統計各分站及整體的用電量。

    數據查詢與展示

    要求能方便實現客戶端查詢和各級管理人員的查詢，查詢界面能適應各級管理人員的要求能夠支持靈活的條件組合查詢和對比分析，各類統計分析的數據可靈活采用報表等多種圖表方式直觀的展示功能。

    數據展示功能按照不同用戶的不同的權限，分為操作層、管理層、決策層三層用能展示。

    權限管理

    要求對不同用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、數據記錄等。

    系統要求具備合理完善的用戶安全控制機制，能使應用環境中的信息資源得到有效地保護，防止信息的丟失、失竊和破壞。

    參數設置

    可通過采集柜設置各回路互感器變比，各種電流電壓保護整定值。

    故障判斷與報警具有故障自動判斷并采用聲光方式報警功能。報警類型包括開關故障，電壓、電流超限，現場采集模塊通訊故障，與監控系統通訊故障等。報警時間自動記入系統數據庫，方便用戶查詢，工作人員可隨時掌握變配電站實時運行狀態，發現變配電運行故障并作出相應處理，提高變配電的管理效率，提升電力系統安全性、可靠性。

    2 系統方案

    安科瑞Acrel-2000系統根據百事亞洲研發中心現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至配電所的數據采集器然后直接接至開閉所的監控主機，保障了配電所電力監控系統傳輸?shù)姆�(wěn)定性與實時性。如下圖所示：站控管理層、網絡通訊層和現場設備層。

    現場變配電所共計9只ACR330EL/H，61只ACR220EL，4只M5綜合保護裝置，分為5條RS485總線接至變配電所的數據采集器，數據采集器直接通過超五類網線接至值班室的監控主機。

    1）站控管理層

    站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在百事亞洲研發中心工程中主要指置于配電所的監控主機。

    2）網絡通訊層

    通訊層主要是由Nport5610-8一臺、以太網設備及總線網絡組成。Nport5610-8數據采集器主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現分站與主站之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

    3）現場設備層

    現場設備層是數據采集終端，主要由智能儀表組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，經通訊服務器到達該配電間監控主機進行組網，實現遠程控制。

    智能儀表現場連接示意

    現場儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在20只左右，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至數據采集器Nport5610-8，進而將數據上傳至當?shù)乇O(jiān)控終端。具體連接示意圖如下所示：

    進出線回路均采用ACR多功能液晶顯示儀表，其是針對電力系統、公共設施、智能大廈的電力監控需求而設計的網絡電力儀表，它能測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度。

    3 系統功能

    配電所實時監控系統圖為主監控畫面，主要實時監測配電所所有回路的運行狀態。在系統圖中可以直觀的看到每路進線和出線的運行參數和狀態，可以看到變壓器出線側的所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度等。如下圖所示：

配電所一次系統圖

回路詳細電參量

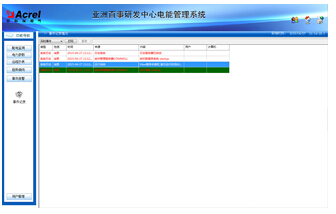

    事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因，如下圖所示：

報警功能實時查詢

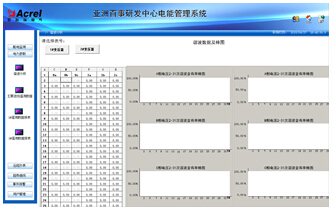

    諧波監測功能，主要對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。能夠以列表方式和柱狀圖方式顯示三相電壓、三相電流的2-31次諧波含量百分比及總諧波含量的百分比。

諧波監測

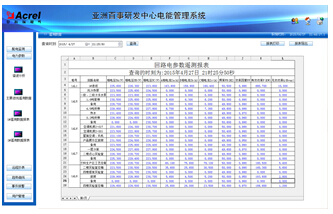

    參數抄表功能，主要對低壓各出線回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表查詢百事亞洲研發中心配電所變壓器進出線各低壓回路的電參數，主要包括：三相電流、有功功率和有功電度。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。如下圖所示

電參數抄表

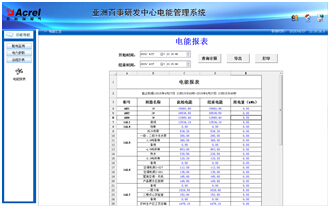

    用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。如下圖所示，顯示配電回路的精確用電量，用戶可以直接打印報表，可以以EXCEL格式另存到其他位置。 如下圖所示：

電能報表

    系統通訊結構示意圖，主要顯示系統的組網結構，系統采用分層分布式結構，同時監測間隔層設備的通信狀態。綠色表示通訊正常，紅色表示通訊故障。下圖為配電所通訊狀態示意圖。

通訊結構示意圖

    負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線，點擊畫面相應按鈕或菜單項可以完成相應功能的切換；幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持。如下圖所示：

趨勢曲線圖

    4 結束語

    在當今配電設施的應用中，公建辦公大樓項目的配電安全性至關重要，本文介紹的Acrel-2000電能管理系統在百事亞洲研發中心的應用，可以實現對配電所供配電回路用電的實時監控，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與通訊管理機、計算機等組成電能管理系統。系統實現對采集數據的分析、處理，實時顯示配電所內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框、語音提示、短信報警燈，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究，該系統運行安全、可靠、穩定，為大型公建解決用電問題提供了真實可靠的依據。

    參考文獻：

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中等編著. 智能電網用戶端電力監控與電能管理系統產品選型及解決方案[M]. 北京. 機械工業出版社. 2011.10

    作者簡介：

    徐霜，女，本科。任職單位：現任職于安科瑞電氣股份有限公司<
