500mA、1.5MHz、65V 升壓型DC/DC轉換器

    凌力爾特公司 (Linear Technology Corporation) 推出電流模式、固定頻率升壓型 DC/DC 轉換器 LT8570 和 LT8570-1。LT8570 采用一個內部 500mA、65V 開關，而 LT8570-1 則采用一個 250mA、65V 開關。兩款器件均在 2.55V 至 40V 輸入電壓范圍內工作，從而非常適合從單節鋰電池到汽車輸入的多種輸入源應用。LT8570 和 LT8570-1 均可配置為升壓型、SEPIC 或負輸出轉換器。LT8570-1 更小的開關允許在較小電流的應用中使用更小的電感器。兩款器件均提供 200kHz 至 1.5MHz 可編程開關頻率，從而使設計師能夠最大限度減小外部組件尺寸。3mm x 3mm DFN 封裝 (或 MSOP-8E 封裝) 與纖巧的外部組件相結合，可確保解決方案占板面積非常緊湊，同時最大限度降低解決方案成本。

    LT8570 和 LT8570-1 采用內部高效率開關，提供高達 86% 的效率。欠壓閉鎖 (UVLO) 是用戶可調的，以實現最佳系統性能。可用單個反饋電阻設定輸出電壓，從而最大限度減小外部組件。其他特點包括外部同步能力、內部軟啟動、過熱停機保護、以及能夠在負輸出和 SEPIC 應用中工作。

    LT8570 / LT8570-1 采用 3mm x 3mm DFN-8 和耐熱性能增強型 MSOP-8 封裝。提供了兩種溫度級版本，擴展和工業溫度級版本均在 –40°C 至 125°C (結溫) 范圍內工作。千片批購價為每片 2.25 美元。兩種版本都有現貨供應。

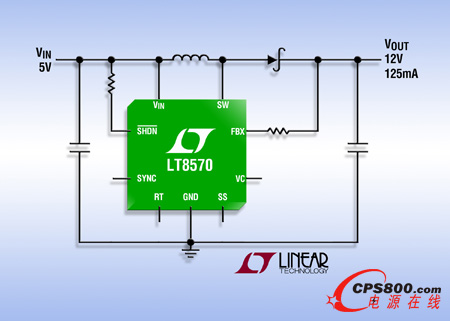

    照片說明：500mA/250mA、65V 升壓型 DC/DC 轉換器

    性能概要：LT8570 / LT8570-1

    ·65V 電源開關

    ·0.5A (LT8570) 或 0.25A (LT8570-1) 電流限制選項

    ·可調開關頻率

    ·單個反饋電阻器設定 VOUT

    ·可同步至外部時鐘

    ·高增益 SHDN 引腳接受慢速地變化的輸入信號

    ·寬輸入電壓范圍：2.55V 至 40V

    ·低 VCESAT 開關

    ·集成的軟啟動功能

    ·可非常方便地配置為升壓型、SEPIC 或負輸出轉換器

    ·用戶可配置欠壓閉鎖 (UVLO)

    ·與 LT3580 及 LT8580引腳兼容

    ·纖巧耐熱性能增強型 8 引線 3mm x 3mm DFN 和 8 引線 MSOP 封裝<
