1、概述

    建筑光伏發電是一種新型的、具有廣闊發展前景的發電和能源綜合利用方式。它將光伏電池板、匯流箱置于家庭、企業辦公樓、廠房等建筑物的屋頂，通過光伏逆變器、配電柜及其他設備直接將太陽能轉化為電能并入電網，實行“自發自用、余電上網、就近消納、電網調節”的運營模式，能夠有效解決電力在升壓及長途運輸中的損耗問題。

    2、拓撲圖

    2.1 AMI-250微逆變器組成光伏并網發電系統

    2.1.1 微逆變器單相并網系統

    2.1.2 微逆變器三相并網系統

    2.2 ASI-20KW光伏逆變器組成三相并網發電系統

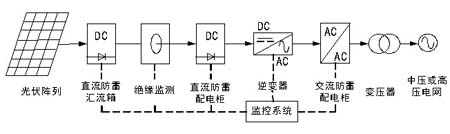

    2.3 大型光伏電站系統

    3、光伏發電系統監控

    3.1 微逆變器光伏發電系統監控

    微逆變器組成的光伏監控系統可以實現對單塊太陽能電池板組件的監控，可以通過網絡查看單塊組件的當前發電功率，歷史發電功率的柱狀圖顯示及發電電量等數據。

    3.2 ACREL-2000 V8光伏發電系統監控

    ACREL-2000 V8系統對光伏電站的整體信息進行監控，采用圖形和數據的形式實時動態地展現電站概況、電站實時發電及發電統計信息。通過主界面可以對光伏陣列現場環境進行實時監測與顯示，如室外溫度值、風速、風向、光照強度等。

    4、光伏發電應用

    4.1 某別墅微逆變器組成單相光伏并網系統

    某別墅屋頂上裝18塊250W的光伏電池板，每塊電池板配一微逆變器，光伏發電可以通過計量電表③進行計量， 該表可以由供電局安裝以申請發電補貼；④為交流接線盒，裝設開關及通訊采集器等設備，用戶可通過⑦對發電及用電狀況進行系統監控；⑤為用戶進線計量電表，對用戶的用電進行計量，該表最好為雙向計量電表，如果光伏發電用戶自己沒有用完，可以將剩余發電送入電網。所以該用戶裝光伏發電收益如下：

    自發自用： 光伏發電的每度電補貼 + 節省的每度電費用；

    余電上網: 光伏發電的每度電補貼 + 上網電價；

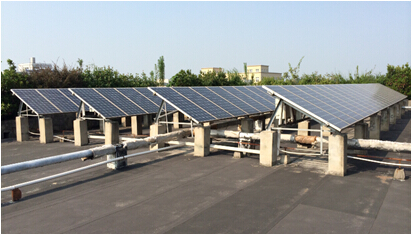

    4.2 某工廠微逆變器組成三相光伏并網系統

    某工廠72kW屋頂光伏系統為三相接入，每相各有6個組串，每個組串16塊250W光伏電池板 + 16個AMI-250微逆變器 + 1個AMI-C管理單元和去耦模塊；

    5、系統選型

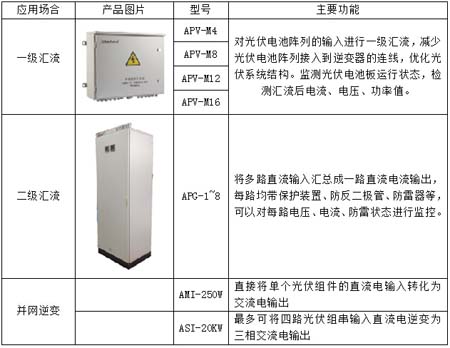

    5.1 一次系統產品

    5.2 二次系統產品

<
