Vishay推出提供5W功率的表面貼裝電阻

業界首款在緊湊4527封裝內器件
新款檢流電阻使工程師能夠設計出高小的高性能計算機、遠程通信設備和汽車系統

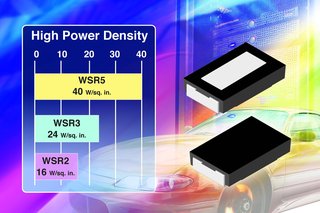

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出業內首款在4527封裝尺寸內提供5W額定功率的電阻 --- WSR5，壯大了其Power Metal Strip電阻中的WSR系列。

    象WSR2 (2-W)和WSR3 (3-W)器件，WSR5的尺寸僅有0.455英寸 x 0.275英寸(11.56 mm x 6.98 mm)，厚度僅有0.095英寸(2.41 mm)，為汽車系統中的電子控制裝置、通信基站中的電源、高端工作站和服務器中的DC-DC轉換器和VRM提供了緊湊的5W方案。

    專利的處理工藝使WSR5能夠以標準的±1%容差，提供1mΩ～300mΩ范圍內的極低電阻值。10mΩ～300mΩ阻值范圍內的產品還提供±0.5%的容差。WSR5的電感量只有0.5nH～5nH，阻值為7.5mΩ～9.9mΩ器件的溫度系數為±110ppm/℃，阻值為10mΩ～300mΩ器件的溫度系數為±75ppm/℃。

    WSR5電阻的專利結構包括一個模壓的高溫封裝，集成的散熱片可改善熱管理。通過這些方法，新器件能夠在各種高電流的應用中，保持Power Metal Strip結構的優異電氣特性。低熱EMF、-65℃~+275℃的寬工作溫度范圍，以及抗噪聲、振動、熱沖擊和機械沖擊的能力使之能可靠地工作。WSR5采用Power Metal Strip專利設計，具有全焊接的結構、可焊接的端子和固體合金電阻體。

    WSR5在緊湊封裝內能夠提供高功率，使得設計者能夠拋開引腳電阻，改用表面貼裝電阻，設計出更小、成本更低和性能更高的終端產品。如果用來替換通孔安裝的檢流電阻，WSR5能夠降低制造成本，同時能夠在生產的全程采用回流焊工藝。通過消除引腳成形和清理焊縫來減少二次加工，每個器件的成本還可以得到進一步降低。

    WSR5采用24mm的卷帶包裝，現可提供樣品，并已實現量產，大宗訂貨的供貨周期為六周至八周。

    VISHAY簡介

    Vishay Intertechnology, Inc. 是在紐約證券交易所上市（VSH）的“財富 1,000 強企業”，是全球分立半導體（二極管、整流器、晶體管、光電器件及某些精選 IC）和無源電子元件（電阻器、電容器、電感器、傳感器及轉換器）的最大制造商之一，這些元件可用于工業、計算、汽車、消費、電信、軍事、航空航天及醫療市場的各種類型的電子設備。憑借產品創新、成功的收購戰略，以及提供“一站式”服務的能力使 Vishay 成為了全球業界領先者。有關 Vishay 的詳細信息，敬請瀏覽網站 www.vishay.com。
Power Metal Strip® 是 Vishay Intertechnology, Inc 的注冊商標�！�
