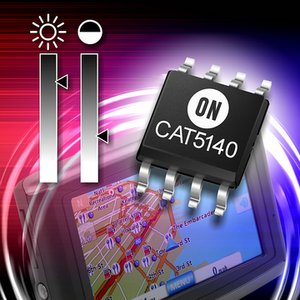

安森美推出256抽頭數字電位計

CAT5140：帶I²C接口及集成EEPROM，
數字可編程電位計(DPP™)，提供50 kΩ及100 kΩ端到端電阻

    日前，全球領先的高性能、高能效硅方案供應商安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)為豐富的數字可編程電位計(DPP™)系列增添了一款新的256抽頭單通道線性電阻分布特性(linear-taper)器件。CAT5140數字電位計為數模轉換器(DAC)及機械式電位計提供了低噪聲、可靠及節省空間的另一選擇。這器件含片上8位非易失性電可擦除可編程只讀存儲器(EEPROM)，使設計人員能一次就校準，并在上電(power-up)時保持存儲器的電阻觸點設置范圍。這新的DPP™還提供用于通用數據存儲的5個額外非易失性寄存器，及應用于需要臨時存儲的易失性電阻觸點寄存器。

    CAT5140中集成存儲器的設計選擇相比基于DAC、通常需要外部存儲器及額外互連的設計方法，更節省電路板空間及成本。此外，CAT5140的超低待機電流(最大2微安(μA))，結合集成存儲器，使它非常適合在空間受限的手持應用中替代機械式電位計。由于CAT5140為數字可編程，對機械振動、撞擊及氧化不敏感，使其在大多數環境下遠比機械式電位計穩定及可靠。

    CAT5140是單通道線性電阻分布特性的數字電位計，帶有400千赫(kHz)、I2C協定兼容接口，用于液晶顯示器(LCD)屏幕調節；自動校準；對比度、亮度及音量控制；匹配應用的增益調節及線路阻抗。CAT5140的EEPROM耐用性(endurance)達200萬次數據寫存儲，是競爭器件的2倍。數據能保留100年，比競爭的數字電位計高出2倍。

    特性

  • 256抽頭位置線性電阻分布特性電位計
    • 電源：2.5伏(V)至5.5 V
    • I²C協定的400 kHz兼容接口
    • 電阻值：50 kΩ，100 kΩ
    • 待機電流：2 µA(最大)
    • 200萬次數據寫存儲
    • 100年數據保持能力
    • 封裝：8引腳MSOP

    封裝及價格

    CAT5140數字可編程電位計采用無鉛、符合RoHS指令的8 引腳MSOP封裝，每10,000片批量的單價為0.60美元�，F(xiàn)提供樣品。目前的預計量產交貨時間為8至12周ARO(自動循環購貨)。
