電磁繼電器主要參數檢測(圖)
2005/9/28 15:42:19 電源在線網
一、電磁繼電器主要參數檢測
1、 吸合值、釋放值
繼電器的不吸動值、吸合值、保持值、釋放值測試按圖4所示的測試程序圖進行。該測試程序?yàn)樯a(chǎn)單位和使用單位共同遵守的統一方法，其最大優點是測試的參數重復性好，它并不表示實際使用使用中的繼電器要先磁化，后工作。
按一般要求，交流繼電器的吸合電壓不大于其額定電壓的85%，直流繼電器的吸合電壓不大于其額定電壓的75%（有的為80%）。保持電壓，直流繼電器通常為30%~40%額定電壓，交流繼電器保持電壓要大些。直流繼電器的釋放電壓通常不小于10%額定電壓（有的為5%）。交流繼電器的釋放電壓通常為30%左右額定電壓，極限低溫不小于10%的額定電壓。
2、 線圈電阻
線圈電阻的測量可用電壓、電流法和電橋法。用電壓、電流法測量時，應盡量避免或減小電壓表、電流表內阻的影響，測試過程要盡量短，以避免線圈溫升。線圈電阻對測量時的環境溫度比較敏感，所以測試前1~2小時內產品要置于要測試的環境下并（最好）不對線圈施加激勵。測試數值Ra應換算成基準溫度（一般為20℃）下的值，換算公式為：
Ra=R0[1+a(Ta-20)]
式中：Ta為環境溫度（℃）
a為電阻溫度系數（銅導線的溫度系數是0.004/℃）
3、 接觸電阻
測量動斷觸點接觸電阻時繼電器處于不激勵狀態；測量動合觸點接觸電阻時繼電器處于額定激勵狀態。按觸電阻的測量采用電壓電流表法。測量時，加到觸點上的負載（阻性）應符合表8規定。測試部位在引出端離其根部4mm之內。負載應在觸點達穩定閉合之后施加，觸點斷開之前切除。

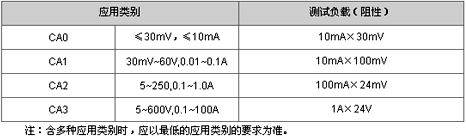

繼電器國標規定測量接觸
電阻（或壓降）的負載大小
1、 絕緣性能
繼電器絕緣電阻的測試一般都使用兆歐表，被測繼電器應置于優質絕緣板上，測試電壓應符合各種產品技術要求規定，一般加電壓2S之后的最小值即為被測。介質耐壓測試時在最高電壓（110%額定電壓）下保持1-5秒，有爭議時應以額定電壓保持1分鐘為準。
2、 時間參數
時間參數的測量電路如圖5所示，也可以用其他合適的電子儀器、儀表代替，但觸點負載應為阻性，測動作、釋放及回跳時間用10mA×6V(阻性負載)，測穩定時間負載為50∪A×50mV(阻性負載)。儀器的分辨為1∪S。測量動作時間應以額定工作電壓的下限激勵，測量釋放時間應從額定工作電壓的上限切除。其典型波形圖如圖6：
3、 外形尺寸
外形尺寸檢查的依據是外形圖，測量引出端位置尺寸時，應在距底板3毫米范圍內測量，測量時所施外力不得造成繼電器的任何損傷。
若無特殊規定，第1~5條測量均在正常氣候條件下進行：溫度15~35攝氏度，相對溫度45%~75%，大氣壓力86.7~106.7kg。
1、 吸合值、釋放值
繼電器的不吸動值、吸合值、保持值、釋放值測試按圖4所示的測試程序圖進行。該測試程序?yàn)樯a(chǎn)單位和使用單位共同遵守的統一方法，其最大優點是測試的參數重復性好，它并不表示實際使用使用中的繼電器要先磁化，后工作。
按一般要求，交流繼電器的吸合電壓不大于其額定電壓的85%，直流繼電器的吸合電壓不大于其額定電壓的75%（有的為80%）。保持電壓，直流繼電器通常為30%~40%額定電壓，交流繼電器保持電壓要大些。直流繼電器的釋放電壓通常不小于10%額定電壓（有的為5%）。交流繼電器的釋放電壓通常為30%左右額定電壓，極限低溫不小于10%的額定電壓。
2、 線圈電阻
線圈電阻的測量可用電壓、電流法和電橋法。用電壓、電流法測量時，應盡量避免或減小電壓表、電流表內阻的影響，測試過程要盡量短，以避免線圈溫升。線圈電阻對測量時的環境溫度比較敏感，所以測試前1~2小時內產品要置于要測試的環境下并（最好）不對線圈施加激勵。測試數值Ra應換算成基準溫度（一般為20℃）下的值，換算公式為：
式中：Ta為環境溫度（℃）
a為電阻溫度系數（銅導線的溫度系數是0.004/℃）
3、 接觸電阻
測量動斷觸點接觸電阻時繼電器處于不激勵狀態；測量動合觸點接觸電阻時繼電器處于額定激勵狀態。按觸電阻的測量采用電壓電流表法。測量時，加到觸點上的負載（阻性）應符合表8規定。測試部位在引出端離其根部4mm之內。負載應在觸點達穩定閉合之后施加，觸點斷開之前切除。
繼電器國標規定測量接觸
電阻（或壓降）的負載大小
1、 絕緣性能
繼電器絕緣電阻的測試一般都使用兆歐表，被測繼電器應置于優質絕緣板上，測試電壓應符合各種產品技術要求規定，一般加電壓2S之后的最小值即為被測。介質耐壓測試時在最高電壓（110%額定電壓）下保持1-5秒，有爭議時應以額定電壓保持1分鐘為準。
2、 時間參數
時間參數的測量電路如圖5所示，也可以用其他合適的電子儀器、儀表代替，但觸點負載應為阻性，測動作、釋放及回跳時間用10mA×6V(阻性負載)，測穩定時間負載為50∪A×50mV(阻性負載)。儀器的分辨為1∪S。測量動作時間應以額定工作電壓的下限激勵，測量釋放時間應從額定工作電壓的上限切除。其典型波形圖如圖6：
3、 外形尺寸
外形尺寸檢查的依據是外形圖，測量引出端位置尺寸時，應在距底板3毫米范圍內測量，測量時所施外力不得造成繼電器的任何損傷。
若無特殊規定，第1~5條測量均在正常氣候條件下進行：溫度15~35攝氏度，相對溫度45%~75%，大氣壓力86.7~106.7kg。
