如何正確選擇風扇或鼓風扇(圖)
2005/8/23 15:43:39 電源在線網
所有需要使用風扇散熱的電機與電子產品的設計工程師，必須決定一個特定系統散熱所需的風量，而所需的風量取決于了解系統的耗電量及是否能帶走足夠的熱量，以預防系統過熱的情形發生。事實顯示，系統的使用年限會由于冷卻系統的不足而降低，所以設計工程師也應該明白，系統的銷售量與價格，可能因為系統的使用年限不符使用者的預期而下降。
欲選擇正確的通風組件，必須考慮下列目標：
最好的空氣流動效率
最小的適合尺寸
最小的噪音
最小的耗電量
最大的可靠度與使用壽命
合理的總成本
以下三個選擇正確散熱扇或鼓風扇的重要步驟，可幫你達成上述幾個目標。
步驟一：總冷卻需求
首先必須了解三個關鍵因素以得到總冷卻需求：
必須轉換的熱量 (即溫差DT)
抵消轉換熱量的瓦特數 (W)
移除熱量所需的風量 (CFM)
總冷卻需求對于有效地運作系統甚為重要。有效率的系統運作必須提供理想的運作條件，使所有系統內的組件均能發揮最大的功能與最長的使用年限。
下列幾個方式，可用來選擇一般用的風扇馬達：
1.算出設備內部產生的熱量。
2.決定設備內部所能允許的溫度上升范圍。
3.從方程式計算所需的風量。
如果已知系統設備內部散熱量與允許的總溫度上升量，可得到冷卻設備所需的風量。
以下為基本的熱轉換方程式：
H = Cp × W × △ T
其中
H = 熱轉換量
Cp = 空氣比熱
△ T = 設備內上升的溫度
W = 流動空氣重量
我們已知 W = CFM × D其中 D = 空氣密度經由代換后，我們得到 :再由轉換因子 (conversion factors)與代入海平面空氣的比熱與密度，可得到以下的散熱方程式：CFM = 3160 × 千瓦／△℉
例一：設備內部消耗電功率為 500瓦，溫差為華氏20度，下列為其計算結果：
或
例二：設備內部消耗電功率為 500瓦，溫差為攝氏10度：
或

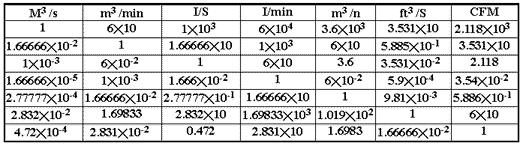

風量換算表

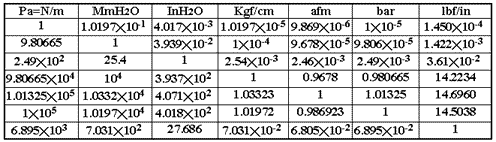

靜壓換算表
下列幾個方式，可用來選擇一般用的風扇馬達：
1.算出設備內部產生的熱量。
2.決定設備內部所能允許的溫度上升范圍。
3.從方程式計算所需的風量。
如果已知系統設備內部散熱量與允許的總溫度上升量，可得到冷卻設備所需的風量。
欲選擇正確的通風組件，必須考慮下列目標：
最好的空氣流動效率
最小的適合尺寸
最小的噪音
最小的耗電量
最大的可靠度與使用壽命
合理的總成本
以下三個選擇正確散熱扇或鼓風扇的重要步驟，可幫你達成上述幾個目標。
步驟一：總冷卻需求
首先必須了解三個關鍵因素以得到總冷卻需求：
必須轉換的熱量 (即溫差DT)
抵消轉換熱量的瓦特數 (W)
移除熱量所需的風量 (CFM)
總冷卻需求對于有效地運作系統甚為重要。有效率的系統運作必須提供理想的運作條件，使所有系統內的組件均能發揮最大的功能與最長的使用年限。
下列幾個方式，可用來選擇一般用的風扇馬達：
1.算出設備內部產生的熱量。
2.決定設備內部所能允許的溫度上升范圍。
3.從方程式計算所需的風量。
如果已知系統設備內部散熱量與允許的總溫度上升量，可得到冷卻設備所需的風量。
以下為基本的熱轉換方程式：
H = Cp × W × △ T
其中
H = 熱轉換量
Cp = 空氣比熱
△ T = 設備內上升的溫度
W = 流動空氣重量
我們已知 W = CFM × D其中 D = 空氣密度經由代換后，我們得到 :再由轉換因子 (conversion factors)與代入海平面空氣的比熱與密度，可得到以下的散熱方程式：CFM = 3160 × 千瓦／△℉
例一：設備內部消耗電功率為 500瓦，溫差為華氏20度，下列為其計算結果：
或
例二：設備內部消耗電功率為 500瓦，溫差為攝氏10度：
或
風量換算表
靜壓換算表
下列幾個方式，可用來選擇一般用的風扇馬達：
1.算出設備內部產生的熱量。
2.決定設備內部所能允許的溫度上升范圍。
3.從方程式計算所需的風量。
如果已知系統設備內部散熱量與允許的總溫度上升量，可得到冷卻設備所需的風量。
