主要特點：

工作殼溫-55℃～+105℃
4.5VDC～32VDC 寬范圍電壓輸入
輸出電流3A
2.5VDC、3.3VDC、5.0VDC 固定電壓輸出
開關頻率 300KHz@1.5A
高達93%的效率（5V 輸出）
過流、短路保護
具有禁止功能

概述：

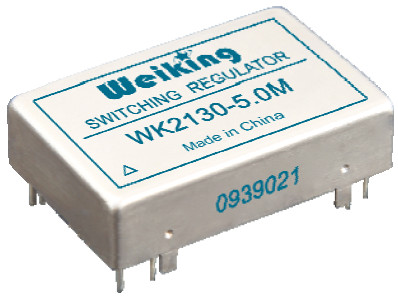

WK2130-**系列是一種高效率開關穩壓器，最大輸出電流3A，輸出電壓分別為2.5VDC，3.3VDC
和5VDC。該系列模塊采用高密度工藝技術組裝、金屬外殼灌封封裝，可廣泛應用于航空、航天、軍
用電子等高可靠領域。
WK2130-**系列模塊電路采用同步整流BUCK 電路結構，工作頻率300KHz@1.5A。模塊具有過流、
短路保護功能，同時具有禁止功能。模塊工作殼溫-55℃～+105℃，在工作時建議使用散熱器以保
證殼溫不高于+105℃。
產品的設計與制造符合SJ20668-1998《微電路模塊總規范》和Q/WK20167-2013《微電路模塊
WK2130-2.5、WK2130-3.3、WK2130-5.0 型開關穩壓器詳細規范》的要求。

極限參數：
輸入電壓：32VDC 輸出電流：3A
禁止端電壓：32VDC Tst 存儲溫度范圍：-55ºC～+125ºC
Tld 焊接溫度范圍(焊接時間10s)：+300ºC
工作殼溫：-55℃～+105℃（M）-40℃～+85℃（E/I）
