 1. 型號及含義

2. 適用范圍
該系列雙電源自動轉換開關主要由兩臺具有高分?jǐn)嗄芰Φ臄嗦菲骷氨竟�司自行研制的雙電源自動轉換開關控制器等組成，適用于額定電壓400V、50Hz，額定電流800A及以下的高層建筑、醫院、商場、銀行、消防、化工、冶金、軍事設施等不允許斷電的一類負荷，部分二類負荷，完成雙回路供電系統的電源自動轉換，從而保證重要用戶供電的可靠性。
本產品符合GB/T14048.11-2002 IEC60947-6-1(1998)《自動轉換開關電器》標準。
3. 正常工作條件
•安裝的海拔高度不應超過2000米。
•周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。
•大氣的相對濕度在周圍空氣溫度為+40℃時不超過50％，在較低的溫度下，可以有較高的濕度，應考慮到溫度變化會發生產品表面的凝霜。
•無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。
•無顯著搖動和沖擊震動的地方。
4. 安裝及接線方法
接線時常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR為四線斷路器時，接線方式按接線圖，其中QN和QR的1，3，5為三相(A．B、C)進線端，2、4，6為三相出線端，7為零線(N)進線端，8為零線出線端。
若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接零線NN和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉，碰斷或短路等。

5. 使用操作
無論常用電源和備用電源有無電壓 ，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動操作位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路QR合閘，常用電源執行斷路器QN分閘。
面板中，電源指示燈(紅) ，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動•自動按鈕冒于自動位冒狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中N電指示燈(黃)亮；如果常
用電源供電不正常，則切換開關將自轉換到備用電源QR供電，備用電源日指示燈(綠)亮。
6. 外形安裝尺寸


7. 警告事項
為了您與設備的安全，使用前請?jiān)敿?xì)閱讀下列各項內容：

•認真詳細閱讀各項操作規范，并嚴格遵守操作規范，應避免造成嚴重?fù)p失。
•誓告那些不規范操作造成產品設備嚴重?fù)p失的人。
•不可以帶電插拔控制器插頭，否則將導致觸電危險或產品損壞
•非專業人員禁止操作或修改，否則將導致觸電危險或產品損壞
•本產品用戶無需改動，否則將導致產品損壞
•負載容量不能超出開關的額定容量，否則將導致開關脫扣或燒壞
•不可以將零線誤接入相線，兩路斷路器輸入必須一致，選用三極斷路器時，將常用電源(NN)和備用電源(RN)零線同 時接到接線
端子(KG)第一腳，否則將導致開關損壞。地線應接可靠，確保使用安全
•不能直接安裝在戶外工作，否則縮短使用壽命或引起不良反應
•不可以直接安裝在易燃易爆、潮濕、陽光直射、高溫、振動、沖擊等地方。否則將縮短使用壽命或?qū)е庐a(chǎn)品燃燒爆炸。
•不可以直接安裝在有導電塵埃，金屬絲侵入的地方，否則將會導致產品損壞或機械故障。
•應滿足樣本中的各項要求，否則將縮短使用壽命。


1. 型號及含義

2. 適用范圍
•二段保護、高分?jǐn)�、體積小、安裝方便。
•電網一電網(日型)、電網一發電機(F型)各取所需，自動、手動兼容。
•欠電壓、過電壓、斷相、過載、短路保護、帶消防遠程接口、通訊接口，功能齊全。
•一體式、分體式任君選用。
•二極、三極、四極，高分?jǐn)唷⒁话惴謹�，�?guī)格齊全。
•運行參數整定可調，LCD顯示全中文菜單操作。
•額定電壓400V，額定電流10A一1200A。
3. 性能特點

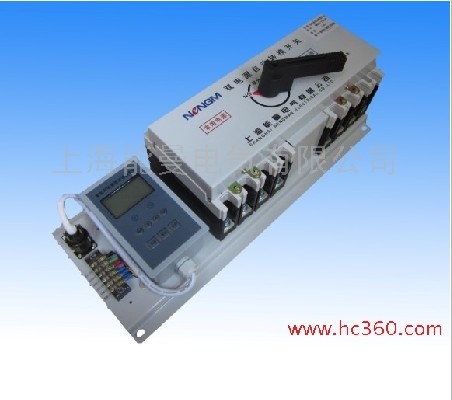

NMQH2系列雙電源自動轉換開關具有完善的檢測、保護功能，它采用高速單片嵌入式微處理器為主控芯片，實時檢測電源的供電狀況，能確保供電系統高可靠運行。
•具有機械聯鎖和電氣聯鎖雙重保護功能，以防止兩臺斷路器同時合閘。
•具有“手動控制”、 “自投自復”、 “常用供電”、 “備用供電”、 “斷電再扣”、 “自投不自復”6種控制運行方法。
•具有欠電壓、過電壓、缺相等保護功能，防止故障電源向負載供電。
•具有電源故障、斷路器脫扣等故障的報警或指示功能。
•具有防止二次重合閘功能：(即負載側短路、過載、斷電器自動合閘(脫扣)后，不能自行自動合閘)。
•具有運行參數值(欠電壓值 、過電壓值、分閘延時值、合閘延時值)整定可調，LCD同時顯示兩路相電壓；全中文菜單操作，方便用戶實時查詢。
•具有消防接口，緊急情況下，只要接入消防控制DC24V(控制電壓由用戶選擇)，本控制器會立即輸出一控制觸點迅速切斷相關回路。
•具有RS485、RS232C串行通訊接口，應用MODEBUS通訊規約。
4. 主要技術參數
電器級別：CB級(即斷路器主觸頭能接通分?jǐn)喽搪冯娏鞑⑴鋫溥^電流脫扣器)；
使用類別：AC-33B(典型用途：電動機負載、電阻和30％以下自熾燈負載)。
額定工作電壓：線電壓~400V，
額定頻率：50Hz：
欠電壓保護整定范圍值：150V-180V可調；級差1V，出廠設定值150V。
欠電壓恢復正常值：欠電壓值+25V。
過電壓保護整定范圍值：240V-280V可調；級差1V，出廠整定值280V。
過電壓恢復正常值：過電壓值一10V。
分閘延時時間：1.2~60s可調：級差1s，出廠設定值1.2 s(1.2s顯示12，60s顯示600)。
合閘延時時間：1.2~60s可調，級差1s，出廠設定值1.2s(1.2s顯示12，60s顯示600)。
發電機啟動延時時間：10s。
電壓表顯示精度：2.5級。
注：欠電壓值、過電壓值及各相供電壓顯示均為相與中性線之間的電壓。
28．為寫E2ROM時出錯指示（如EEPROM未焊，損壞筆）

29．保存正確

設置過程中某位不需修改
時間直接按移位
時間直接按 移位
30．1秒后自動轉正常工作顯示
5.外型安裝尺寸

1、LCD顯示屏
2、設定鍵
3、右移鍵
4、數字加鍵
5、數字減鍵/報警
6、手動鍵
7、自動鍵
8、雙分鍵

5. 安裝及使用方法

1、常用零線
2、備用零線
3、指示燈公用端
4、常用指示燈
5、備用指示燈
6、發電消防公用端
7、發電觸點(5A)
8、消防信號輸入

控制器安裝開孔尺寸：85×105
注：LCD顯示自投自復簡稱(自復)，自投不自復簡稱(不自復)，“SF01”不可改動(雙分時間)。
