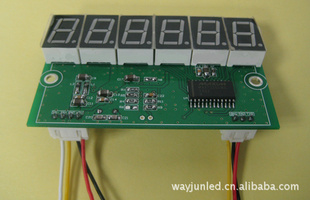

高精度5位半數字電壓表頭,支持RS-232通訊
地區城市：廣東省 －深圳市 更新時間：2012-6-18 19:50:57
聯 系 人： 陳杰 有效期限：2012-12-18 9:15:58
公司名稱：深圳市維君瑞科技有限公司
電子信箱：sales02@wayjun.cn 聯系電話：0755-83356002
產品特點：
●0 ~ 2V電壓信號輸入
●測量精度：0.005%
●分辨率：0.01mV
●顯示方式：5位半
●電源采用DC5V供電
●支持RS-232通訊
典型應用：
●模擬信號測量、監視
●設備運行監視
●傳感器信號的測量
●工業現場數據的獲取與記錄
●模擬信號轉RS-232數字信號
產品介紹：
產品采用高精度、低漂移的24位AD轉換器來測量模擬量信號，測量到的數據由單片機進行處理后輸出到LED數碼管顯示，同時，產品還支持RS-232通訊功能，可以通過RS-232接口連接到計算機，將測量數據顯示到計算機上。
產品測量精度高，按工業標準設計，使用方便，廣泛應用在工業測量，信號監測等領域。
極限參數：(1)
供電電源：0 ~ 5.5VDC
輸入電壓：0 ~ 2.5VDC
工作溫度： - 45 ~ +85℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +85℃
存儲濕度： 10 ~ 95% (無凝露)
注意（1）：在超過極限參數的條件下可能會對產品造成損壞，或影響其性能。供電電源無反接保護，請不要接反。
典型參數：
(以下數據如無特殊注明，都是在供電電源為DC5V，溫度為25℃時測量的)
供電電源：5VDC（4.75 ~ 5.25VDC）
輸入電壓：0 ~ 2V
精度：0.005%
溫度漂移：±5 ppm/℃(最大±10 ppm/℃)
輸入電阻：> 1 M Ω
轉換速率：< 1S
通 訊：RS-232通訊
功率消耗：0.3W (最大0.6W)
外形尺寸： 80 mm x 47 mm x 20 mm
RS-232通訊說明：
產品可以通過RS-232接口與計算機進行通訊。通過計算機發出命令，作出相應應答。用戶可以通過串口調試助手，其他串口調試軟件或Windos超級終端來進行通訊與測試。如果測試軟件輸入不了回車鍵，請使用十六進制格式輸入命令。
出廠波特率：9600bps（可根據需要設置）
1、讀取測量數據命令
說 明：從產品中讀取測量數據。
命令格式：#01(回車鍵)
參數說明：# 分界符，十六進制為23H。
01 模塊地址，十六進制為30H,31H。
(回車鍵) 結束符，上位機回車鍵，十六進制為0DH。
應答格式：>(測量數據)(回車鍵) 命令有效。
?01(回車鍵) 命令無效或非法操作。
參數說明：> 分界符。十六進制為3EH
(測量數據)代表讀回的測量數據。十六進制為每個字符的ASCII碼。
(回車鍵) 結束符，上位機回車鍵，十六進制為0DH。
? 分界符，十六進制為3FH。
其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。
應用舉例：用戶命令（字符格式） #01(回車鍵)
（十六進制格式）2330310D
模塊應答（字符格式） >+1.99999 (回車鍵)
（十六進制格式）3E2B312E39393939390D
說 明：測量到的數據是1.99999V
2、設置小數點位置命令
說明：設置產品小數點顯示的位置。
命令格式：$015VV(回車鍵)
參數說明：$ 分界符，十六進制為24H。
01 模塊地址，十六進制為30H,31H。
5 設置小數點位置命令，十六進制為35H。
VV 01~06，表示小數點從第一位到第六位。十六進制為每個字符的ASCII碼。
(回車鍵) 結束符，上位機回車鍵，十六進制為0DH。
應答格式：!01(回車鍵) 命令有效。
?01(回車鍵)命令無效或非法操作
參數說明：! 分界符，表示命令有效，十六進制為21H。
? 分界符，表示命令無效，十六進制為3FH。
01 代表輸入模塊地址。
(回車鍵) 結束符，上位機回車鍵，十六進制為0DH。
其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。
應用舉例：用戶命令（字符格式） $01501(回車鍵)
（十六進制格式）2430313530310D
模塊應答（字符格式） !01 (回車鍵)
（十六進制格式）2130310D
說 明：該命令把小數點位置設在第一位。
外形尺寸與接線說明：(單位：mm)
