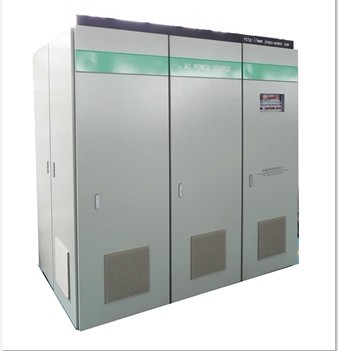

交流可編程變頻電源（三相）
產品特點：
1.采用先進的直接數字頻率合成器（DDS）波形產生技術，頻率穩定度高，連續性好；
2.測量精度高，適用電流正弦半波及其類似的帶直流分量的各種波形的測試；
3.提供嵌入式智能化PC機監控系統；
4.全范圍可調輸出電壓0-150V，0-300V，步距0.1V；
5.輸出頻率45-120Hz（40-500 Hz選購）,步距0.1Hz；
6.輸出電流限定功能；
7.具有3組記憶，可以將常用的參數(電壓V、頻率F、電流I)存儲，以便使用時輕松調用；
8.具有RS232C通訊接口，IEEE488.2(GPIB)可選，指令執行時間小于1ms；
9.保護模式：過壓，過流，過載，短路，限流等；
10.提供均方根電壓，均方根電流，有功功率，頻率，功率因素等讀值；
11.對100%除載加載，穩壓反應時間在2ms以內，超載能力強，瞬間電流能承受額定電流的3倍。
具有軟啟動 (啟動時間可根據用戶要求于出廠前設定好),特別適合感性負載,如馬達啟動,變壓器等。
應用：
自動化測試系統 研發單位最佳電源 軍用裝備400Hz電源
電腦設備測試 機場裝備400Hz電源 OA產品測試
太空設備測試 空調設備測試 LCD電腦測試
技術參數：
|
型號 |
ACS-13-6 |
ACS-13-9 |
ACS-13-12 |
ACS-33-15 |
ACS-33-20 |
ACS-33-30 |
ACS-33-60 |
ACS-33-100 |
ACS-33-150 |
ACS-33-300 |
ACS-33-450 |
|
容量 |
6KVA |
9KVA |
12KVA |
15KVA |
20KVA |
30KVA |
60KVA |
100KVA |
150KVA |
300KVA |
450KVA |
|
制作方式 |
SPWM(正弦脈寬調制) |
|
輸入INPUT |
|
相數 |
單相 |
三相 |
|
電壓 |
220V±10% |
380V±10% |
|
頻率 |
47Hz – 63Hz |
|
輸出OUTPUT |
|
相數 |
3φ4W |
|
相, 電壓 |
0-150VAC / 0-300VAC 可調 |
|
頻率 |
45-120Hz(40-500Hz可選)，0.1Step |
|
最大相電流 |
L=120V |
16.8A |
25A |
33A |
42A |
56A |
84A |
168A |
278A |
420A |
840A |
1250A |
|
H=240V |
8.4A |
12.5A |
17A |
21A |
28A |
42A |
84A |
139A |
210A |
420A |
625A |
|
負載穩壓率 |
1% |
|
波形失真 |
1% |
|
頻率穩定度 |
0.01% |
|
LED顯示(A相) |
電壓、電流、頻率、功率、功率因數 |
|
電壓解析度 |
0.1V |
|
頻率解析度 |
0.1Hz |
|
電流解析度 |
0.01A |
0.1A |
1A |
|
存儲組數 |
M1 (V_F_A)﹑M2 (V_F_A)﹑M3 (V_F_A) |
|
通訊接口 |
RS232C 【IEEE488(GPIB)可選】 |
|
限流設定 |
O-Max Current |
|
保護 |
過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit |
|
重量(Kg) |
75 |
90 |
120 |
150 |
200 |
300 |
500 |
900 |
1200 |
2000 |
3000 |
|
體積W×H×D(mm) |
430×700×700 |
610×930×1050 |
700×1200×1400 |
900×1580×1610 |
1000×1580×1800 |
|
運行環境 |
0-40℃ 20-80%RH | |
