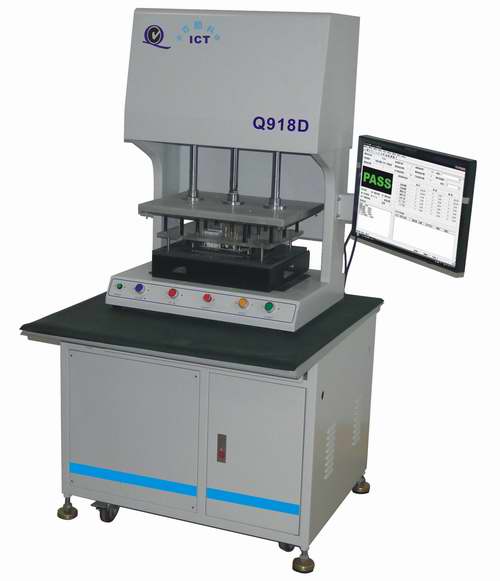

ICT測試儀Q918D

點擊查看原圖
信息類型:跳蚤市場    所屬類別:其它新能源
地區城市:廣東省 -深圳市 更新時間:2012-3-26 17:31:54
聯 系 人: 張寧 有效期限:2012-4-26 9:49:43
公司名稱:深圳市千百順科技有限公司
電子信箱:zhang070402@126.com    聯系電話:18926458396
詳細描述

特 性--ICT的功能

Q918D是我司根據市場需要,全新推出的一款電路板測試儀,可滿足業界目前對電路板常規元件、發光二極管亮度、按鍵測試、有源器件供電測試輸出電壓電流的測試需求。

短的數秒鐘內,全檢出組裝電路板(loaded PC board)上零件-電阻、電容、電感、電晶體、二極體、穩壓二極體、光偶器、繼電器等零件,是否在我們設計的規格內運作。

先期找出制程不良所在,如漏件(missing part)、折腳(bending)、短路、錫橋、反向(miss-oriented)、錯件(wrong part)、開路、焊接不良等問題,回饋到制程的改善。 (電路板上的元件焊好以后,能測試元件的特性是否正常)

述故障或不良資訊以印表機印出測試結果,包括故障位置、零件標準值、測試值,以供維修人員參考?梢杂行Ы档腿藛T對產品技術依賴度,不需對產品線路了解,照樣有維修能力。

特性:電解電容器極性測試功能ECJ;  BGA及銀膠貫孔阻值測試   自動隔離點選擇功能;  自動開短路、元件學習功能;  連板展開及連板測試功能 ; WINDOWS視窗操作介面;  超強電路板圖形檢視功能;  超強測試報表及測試統計分析功能; 超容性; 品牌ICT程序均能兼容和相互轉換; 子板選側:跳過故障位打件的光板,不測試

    配備 EC Jet 測試技術,電解電容極性測試:

長久以來,電解電容極性(Polarity)測試一直是品保人員心中永遠的痛。 電解電容的反插在PCB上形同潛藏的不定時炸彈,不知何時有爆裂的危險。 傳統ICT對電解電容極性測試可測率僅30~50%,不但測試時間長,且漏判率高,而采用人工目視檢查亦同樣耗時而不可靠。

針對實裝電路板電解電容極性和并聯電容漏件測試,提出整體解決方案,可測率趨近于100%, 測試速度快而精確,真正解決您生產線電解電容測試的問題。針對電解電容,可測率趨近100% 固態防爆電解電容極性趨近100%測試 并聯電解電容漏件測試



    人性化Windows介面,操作簡單、上手容易



ICT 編輯畫面

ICT 測試畫面

ICT 板示畫面



    強大的板示功能(Board View)

測試時可即時圖形顯示不良元件、腳位及針點位置,編輯時可隨點隨選或手動輸入零件編號、腳位、短/開路不良群組、網點列表等,方便問題查找及維修。

    五線式測試技術,最高可測四端元件

傳統二線、三線測試技術,均只能作較粗略之量測,易造成量測的死角。本公司機種采用五線式(5 wires)測試技術(2 wires信號, 2 wires測量表頭,1 wire Guarding),可快速、精確量測。

    ATPD自動測試程式除錯

ATPD自動測試程式除錯(Automatic Testing Program Debug),大幅節省DUT測試程式制作時間。

    完善統計分析報表,有效監控生產品質

針對被測板可作每日、每月或特定期間之測試資料統計分析。根據不良零件、不良針點排行,能很快找到生產問題點所在,有效地達到如針床品質、DUT品質等生產問題之監控。



   超強全自動學習功能(ATPD

可快速完成程式調試,節約程式調試時間;先進的連板展開及子板偵測功能,連板展開后無需調試,子板偵測可實現對連板中缺板或無著件板自動刪略測試

     微電阻精密測試

使用四線測試技術可消除通道和針點接觸電阻,測試穩定,最小可測試0.05歐姆電阻。

完善的自我檢測功能,開機即對設備的量測卡、開關卡和I/O卡自檢,保證測試前設備的良好性。

    SFIS(option)----測試特點及系統選擇

 可搭配SFIS(Shop-Floor Information System)現場管理軟體連線

單步10個隔離點,對待測體信號源分流提供了更強的隔離效果,提高了測試的穩定。



預留SFIS系統、條碼掃描、方位監控、蓋章功能、紅外線保護等接口,客戶可根據需求進行選購。

數

 測試點數(標準配置)

 384pins(Standard)  可根據客戶需求擴增

 測試步驟

  無限制

 開關卡

 每一通道卡有64個通道,128點(選件)

 隔離點

  每一測試有10

 測試速度

  /短路 : 0.5sec/1024 points

每一零件 : 2ms ~ 40ms/step

 A/D...D/A

  14 位元

 信號源

  AC 電壓 : 10mVPP ~ 2500mVPP
  DC
電壓 : 10mV ~ ±1250mV
  AC/DC
電流 : 10uA ~ 20mA

測試頻率 : AC 100 ~ 100KHz



 測試范圍

 電阻

  0.1Ω ~ 40MΩ ±1%~5%

 電容

  1pF ~ 40mF±2%~5%

 電感

  1uH ~ 50H±2%~5%

 二極體及DR模式

  0.1 ~ 6V±1%~3%

 穩壓二極體

  0.1 ~ 15V±1%~3%(標配)或0.1~50V±1%~3%(選購全Realy開關卡)

 電晶體

  三端測試Vce飽和電壓及β

 場效電晶體

  三端測試Vds, Cds , Rd(on)

 光藕器及繼電器,用四端測試其導通電壓或電阻

 電解電容器極性測試

  3端電解電容極性測試  ,2端漏電法

 貼片元件空焊測試(選件)

  可另選購SMD元件開/短路及空焊測試模組

 阻抗串并聯

 采用多頻率測試法或振幅相位法 (相位分離法,8°~82°)

 主處理機

  IPC相容主機

 打印機(選件)

  可另選購40Column/雙色打印機

 操作系統

WinXPSR2界面(選購)/Windows98SR2界面(標配),ICT軟件

 使用電源

  AC 100 ~ 240V

輕型壓床規格



460mm(W)×370 mm(D)×550 mm(H),氣缸行程:100mm ,缸徑:40φ,出力:100kgat 5bar

壓床選擇

1.輕型壓床.     2.夾手治具.      3.發針治具

電路板工作尺寸

180mm×300 mm

機器尺寸

485 mm(W)×500 mm(D)×325 mm(H)

供給氣壓

3~6kgs/cm2

選購功能

TAJSMD貼片元件開/短路及空焊測試模組;    穩壓IC測試功能:0~11V,0~20mA可程式;   LED亮度測試功能:0~11V,0~20mA可程式;    按鍵測試功能
