一:GZDW直流屏簡介

        直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW。直流屏適用于10～500kV變電站、發電廠和高層建筑、住宅小區等的配電室，以及小型自備發電廠，作為高壓開關、繼電保護、自動裝置、控制系統等的操作、控制電源和事故照明電源。同時也可應用于其它需要直流電源的場所（如石化、礦山、鐵路等）。直流屏由交直流配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。

二:直流屏工作原理

簡單地說，直流屏就是提供穩定直流電源的設備。

        直流屏兩路市電經過雙路交流切換裝置輸入一路交流，給各個充電模塊供電。直流屏充電模塊將輸入三相/單相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓裝置給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;
        直流屏系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
        直流屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。

三:翔源通直流屏主要特點

 本產品符合GBT19826-2005電力工程直流電源設備通用技術條件規定。

 本產品符合DLT5044-2004電力工程直流系統設計技術規程。　　　　

高可靠性：

1、采用開關電源的模塊化設計，N+1熱備份。

2、充電模塊可以帶電熱插拔，平均維護時間大幅度減少。 　　

3、動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。 　　

4、硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。 　　

5、可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。 　　

6、系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。 　　

高智能化： 　　

◆監控模塊采用大屏幕液晶漢字顯示，聲光告警。

◆可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。 　　　　

◆現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。 　　

◆蓄電池自動管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，設有電池過欠壓和充電過流聲光告警。 　　

◆系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用；

四:直流屏技術說明

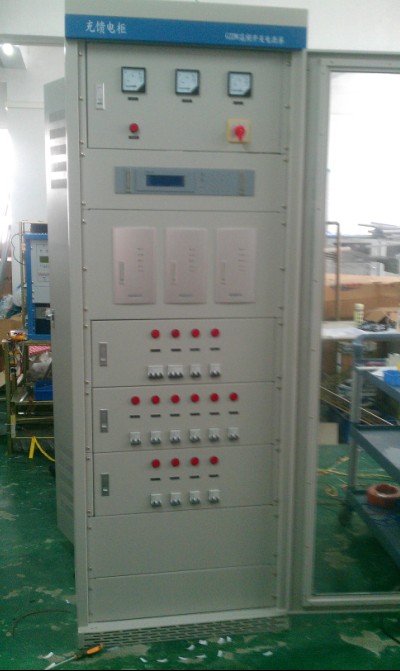

柜體前面為整扇玻璃門，后面為雙開門，外形美觀大方；

★ 柜體結構設計便于設備安裝調試、維護檢修和運行操作。

★ 外形尺寸有（高X寬X深）2260×800×600mm，2260×800×800mm兩種常規標準規格，并且可根據用戶需求定制非標柜體。

★ 組合柜系統：由充電組合柜（充電柜、饋電柜）、電池柜組成。

★ 分體柜系統：由充電柜、饋電柜、電池柜組成。

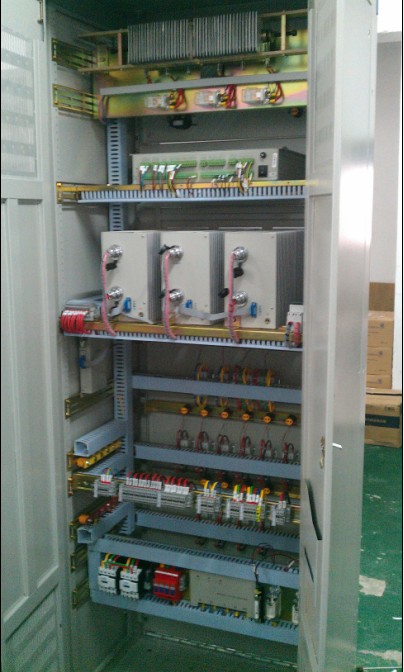

系統組成（組件）

按功能單元分，系統由以下組成部件組成，各組件的基本功能如下：

● 高頻開關整流模塊

高頻整流模塊完成AC/DC變換，實現系統的最基本功能。

● 交流配電

將三相交流輸入電源通過配電分配到各個高頻整流模塊，其擴展功能為實現兩路交流輸入電源能自動進行投切。

● 直流饋電

將直流母線電壓通過配電分配到每一路直流輸出回路。

● 硅鏈調壓?jiǎn)卧?/FONT>
