2  工作原理簡述

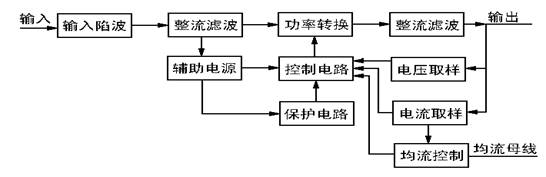

交流或直流的輸入電壓經“輸入陷波”電路后到“整流濾波”電路，得到高壓(約300V)直流電壓�！肮β兽D(zhuǎn)換”將高壓直流逆變成約35kHz的高頻交流，經高頻變壓器變換到輸出所需的電壓，再經高頻整流濾波得到輸出電壓�？刂齐娐穼�(duì)輸出電壓和輸出電流取樣，閉環反饋后產生脈寬調制(PWM)信號控制“功率轉換”電路，使輸出電壓或電流保持穩定。

“輔助電源”也是由開關電源構成。由于完全取消了工頻變壓器，因而具有交流、直流兼容輸入功能。輸出穩壓和恒流都是從輸出側取樣，因而能做到高度穩定可靠。

本型電源內部由三個相同單元并聯組合而成，并有無主均流控制，保證并聯的單元平均分擔輸出負荷，充分保障整機的可靠性。

 “保護電路”提供風扇溫控、過熱保護、輸出過壓過流短路等保護功能。

3   主要技術參數

3.1   輸入電壓：AC220/380V±10%,50Hz;

3.2   輸出穩壓值可調范圍：(定制范圍內100%可調)V；輸出恒流值可調范圍：(定制范圍內100%可調)A。

3.3   源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。

3.4   整機效率：≥89％；紋波電壓：總紋波電壓Vpp≤1%。

3.5   輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。

3.6   開機輸出電壓過沖：≤2％。

3.7   絕緣電阻：輸入－輸出：≥20MΩ；

                    輸入－機殼：≥20MΩ；

                    輸出－機殼：≥20MΩ。

3.8  絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；

          輸入－機殼：AC1500V，10mA，1分鐘；

          輸出－機殼：AC1500V，10mA，1分鐘。

3.9   整機過熱保護溫度閥值：(75～85)℃。

3.10   平均無故障時間：≥50000h。

3.11  外形尺寸：（根據功率定制）；整機重量：凈重約（根據功率定制）

3.12  散熱風道：內部散熱風道前進后出或左進右出。

★    我廠可根據客戶要求快速定制各類特殊規格用于不同功能用途的大功率電源產品。(電壓1V～1500V，電流10A～2000A內可定制)

★    產品一年免費保修，終身維護。
