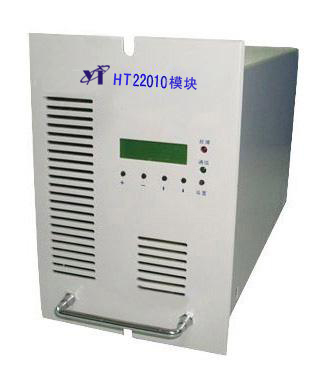

圖片僅供參考

- 采用國際上最先進的邊緣諧振軟開關技術，所有模塊均為熱插拔設計。模塊之間采用隔離設計，防止模塊之間相互影響。
- LCD漢字顯示：模塊工作狀態和工作參數一目了然，通過RS485數字接口,在系統主監控工作時，模塊接收主監控發出的工作參數。無主監控器時，模塊會選出一個自主模塊來控制所有模塊對電池進行充放電。如果自主模塊因故障退出運行，則會繼續在剩余的模塊里面選出一個自主運行的模塊。
- 軟件校準技術：解決傳統模塊參數整定采用電位器整定的固有缺陷，如電位器漂移問題以及現場調整不便等問題；數字型整流模塊采用軟件校準技術，模塊內部無需電位器，通過按鍵和LCD顯示可以校準模塊輸出電壓、輸出限流、電壓測量、電流測量；模塊參數調整方便快捷。
- 自主均流技術：模塊采用自主均流技術，模塊間電流偏差小于3%；
- ZVS軟開關技術：為了使開關電源能夠在高頻下高效率地運行，運用ZVS邊緣諧振技術，使開關過程損耗大為降低，從而進一步減小體積、減輕重量、極大提高模塊性能。
- 風扇智能溫控技術：散熱是否良好直接影響到電源模塊壽命的長短，風扇散熱一直是散熱方式的首選，但是過大的風流量，運行時間久了，會造成大量灰塵堆積在模塊內部的線路上，會增加模塊的故障率。我公司智能數字型整流模塊STM22005/STM11010采用溫控技術，根據模塊內部不同的溫度，風扇的轉速分為低速和高速，減少由于灰塵堆積造成的模塊故障率的增加，很大程度上延長了模塊的壽命，增加了系統的可靠性。

系統技術參數

- 交流輸入
- 交流輸入： 380VAC
  電壓變化范圍：304V～475V。
  頻率變化范圍：50HZ±10%。
- 直流輸出
  輸出額定值： 5A、10A、20A
  電壓調節范圍：194V-291V/97V-145.5V
  輸出限流范圍：(5%-100%)×額定電流
  穩壓精度：≤0.5%
  穩流精度：≤0.5%
  紋波系數：≤0.1%
  轉換效率：≥94%（滿負荷輸出）
  動態響應：在20%負載躍變到80%負載時恢復時間≤200цS，超調≤±5%
  可聞噪聲：≤45db
  工作環境溫度：-5℃ --+45℃
- 絕緣
  絕緣電阻：直流、交流部分與機殼間相互施加50Hz/500V的交流電壓，絕緣電阻>2MΩ。
  絕緣強度：交流、直流部分和機殼間，分別施加50Hz/2KV 的交流電壓，一分鐘無擊穿，無閃絡。
- 模塊四遙功能：
  遙控：開/關機、均/浮充。
  遙調：輸出電壓、輸出限流均連續可調。
  遙測：輸出電壓值、輸出電流值。
  遙信：開/關機狀態、故障類型。
- 結構外型：
  5A:模塊尺寸：226×115×338mm （高×寬×深） 模塊重量：4.5KG
  10A:模塊尺寸：238×165×340mm （高×寬×深） 模塊重量：7.5KG
  20A：模塊尺寸：280×155×408mm（高×寬×深） 模塊重量：13.5KG
