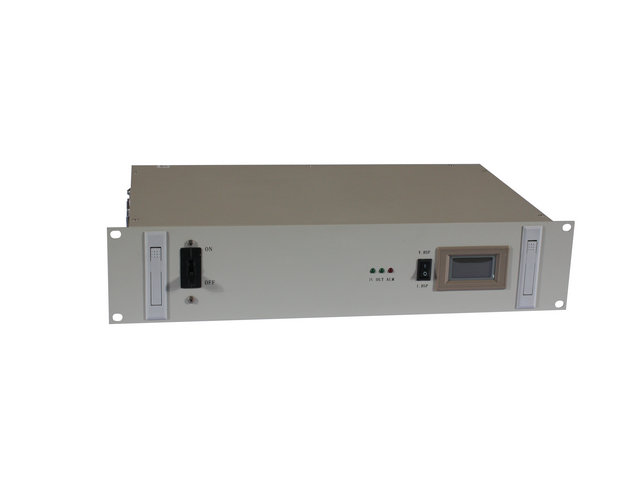

直流變換器
產品介紹:
DD系列直流變換電源是我公司為通訊設備而設計的一款專用電源，是一種DC-DC變換器，將通信24V電源輸入轉換成48V電源輸出提供設備用電，電源采用PWM脈寬調制技術，具有自動均流功能和N+1備份功能。電源模塊出現故障時，能夠安全、自動退出并告警，并保證電源系統正常工作。
主要特點：
1. 采用內風冷散熱方式，具有較低的噪音
2. 保護功能齊全(輸入過欠壓、輸入反接保護；輸出過壓、過熱保護、輸出過流、短路保護)
3. 系統可靠性高
4. 維修簡單快捷方便
5. EMC特性：符合EN55022 CLASS B類的標準；符合IEC61000-4 LEVEL 3的標準
6. 具有輸入、輸出正常指示及告警功能指示
主要技術參數：
|
技術指標 |
DD24T4815 |
測試條件 | |
|
輸入電壓范圍 |
DC24V/19V~30V |
| |
|
模塊開機浪涌(A) |
DC≤2 |
輸出滿載 | |
|
模塊輸入電流(A) |
38±1 |
輸出滿載 | |
|
輸出電壓范圍 |
DC48V/40V~60V |
| |
|
輸出浮充電壓(V) |
53.3 |
出廠設定 | |
|
模塊均充電壓（V） |
56.5 |
出廠設定 | |
|
輸出電流（A） |
15 |
Output Limit 101％~105％ | |
|
負載調整率 |
≤±0.5％ |
輸出空載到滿載 | |
|
電源調整率 |
≤±0.2％ |
| |
|
動態響應 |
100usMax |
20％～100％負載 | |
|
電話衡重雜音電壓（mV） |
≤2 |
雜音計 | |
|
峰 — 峰值雜音電壓(mV) |
≤200 |
0~20MHz | |
|
效率 |
≥80％ |
| |
|
均流偏差 |
≤±5％ |
| |
|
T溫度系數(℃) |
±0.02％ |
| |
|
過溫保護(℃) |
95±5 |
散熱器過溫95℃關機,可恢復 | |
|
工作溫度(℃) |
-10~45 |
| |
|
存儲溫度(℃) |
-40~85 |
| |
|
工作濕度 |
5％~95％ |
不結露 | |
|
絕緣強度 |
漏電流 <30mA |
500Vdc/1min | |
|
絕緣電阻(MΩ) |
≥20 |
直流1KV | |
|
MTBF (小時) |
100000 |
| |
|
重 量(Kg) |
5.7 |
| |
|
尺寸 |
機架式 （長×高×深） |
481×87×251 |
|
|
立式 （長×高×深） |
88×245×370 | ||
