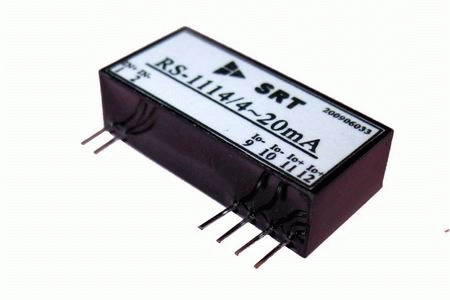

RS-1114電流環隔離模塊兩線制隔離模塊，由電流信號調制/解調電路和信號耦合隔離變換電路組成。輸入信號為0~20mA或4~20mA ,輸出信號也為0~20mA或4~20mA。其特點是無需輔助電源直接實現20mA電流的隔離變換，輸入輸出壓差小，在標準負載下（250Ω）實現高精度電流信號的隔離，模塊采用標準SIP12封裝，體積小，隔離耐壓高，

典型應用領域

模擬信號調理、隔離、采集和變換

工業現場信號隔離及變換

PLC & FA 電機信號隔離控制

工業現場地線干擾抑制

儀器儀表與傳感器信號隔離及變換

非電量信號變送

信號遠程無失真?zhèn)鬏?SPAN lang=EN-US>

電力監控、醫療設備隔離安全柵等

技術指標

參數名稱         測試條件      最小    典型值     最大        單位

隔離電壓         1mA，60S      1500     2500                  VDC

電流信號輸入     8.5V電壓       4      4-20       20          mA

輸入信號電壓     20mA電流      18       24        26          V

精度             RL250Ω                   0.2                     %FSR

信號輸出         RL250Ω          4       4-20      20          mA

負載能力                                250       300          Ω

工作溫度                      -20                  85          ℃

貯存溫度                      -40                 125          ℃
