GKZD-126直流系統絕緣監察及選線裝置

發電廠和變電站的直流系統是控制系統和信號系統、繼電保護自動裝置的工作電源，直流系統的工作可靠性直接影響電力系統的安全。但直流回路種類繁多，支線縱橫，發生接地的幾率非常高。正常情況下，直流系統的正負母線是對地浮空的。當直流系統發生一點接地時雖不會影響正常工作，但當出現第二個接地點時，將有可能引起事故。因此必須立即排除接地故障。

然而，直流系統的接地故障查找卻是一個棘手的問題。傳統的方法是逐路斷開各支路，根據絕緣監察裝置的指示來確定故障支路，然后順著該支路逐級查找，最后確定接地點。這種方法十分費時費力，而且當斷開某一支路時，該支路上的控制與保護裝置要短時退出，這時有可能引起事故。

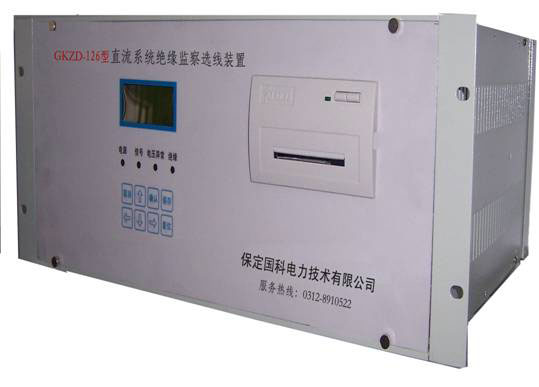

GKZD-126型直流系統絕緣監察及選線裝置 （以下簡稱直流選線裝置）可以完美地解決上述問題。該裝置采用現代微電子技術，能實現對直流系統的母線電壓和對地絕緣的實時在線監測，發生故障時能及時報警并在不斷電的情況下自動確定接地支路，在便攜式探測儀的配合下可迅速查找到接地點，是傳統絕緣監察裝置的理想的升級換代產品。廣泛適用于電力、煤炭、冶金、化工、石油等企業。

 ★功能及特點：

☆功能：

² 在線實時監測直流系統的絕緣狀況。一旦系統的接地電阻低于預先設定的報警值，則自動報警。之后裝置進入選線狀態，顯示并打印出接地支路號；

² 在線實時監測并顯示直流系統的母線電壓。一旦系統的母線電壓超出預先設定的范圍，則自動報警；

² 不需停電即可查找接地支路。在多點接地及系統對地電容較大的情況下仍有較高的準確度。在便攜式探測裝置的配合下可迅速準確地找出具體的接地點。正負母線的對地絕緣均勻下降時仍能準確報警；

² 可以隨時方便地更改設置參數，如各種報警值等；

² 可以記憶20次最新的報警信息供隨時顯示和打��；

² 采用先進的液晶顯示技術，顯示容量大。以菜單方式操作，簡單方便；

² 采用插板式結構，便于維護；

² 本裝置具有RS232或RS485串口，同微機監控系統相連，易于實現遠方監測；

☆與國內的同類裝置相比，該裝置具有如下優點：

² 檢測靈敏度高，受系統對地電容影響小；

² 系統的正負母線對地絕緣均勻下降時仍能準確報警；

² 抗干擾能力強，可靠性高；

² 能同時監測兩段母線。

★技術規范：

☆監測最大路數：12路、24路、36路……最多至126路

☆系統接地檢測靈敏度： ≤99kΩ

☆支路接地檢測靈敏度∶ ≤20 kΩ

☆每條支路的檢測時間∶ ≤10秒

☆接地報警信息追憶：         20次

☆輸出報警信號： 電壓異常、接地

☆通訊接口標準： RS-232， RS-485

☆適用的直流系統電壓等級： 220V、110V、48V

☆電源電壓： 交流187V到253V或直流176V到242V

☆裝置功耗： ≤15W

☆重量： ≤15kg(不含傳感器)

☆工作環境 溫度-5℃～40℃,相對濕度≤90%

★型號設計說明：

該裝置有3種型號∶-1型適用于單段母線，最大31路； -2型適用于單段母線，最大63路； -3型適用于雙段母線，每段最大63路。

★結構及外觀：

該裝置采用標準19英寸機箱，可安裝于直流屏或其它控制屏上。機箱的大小和屏面的開孔尺寸:屏面開孔為450mm×177.5mm。

★傳感器的型號及規格：

為適應提取不同粗細的直流饋線的編碼信號，直流饋線始端裝有傳感器。傳感器安裝在每路饋線的出口處，且用金屬支架固定。每路饋線的進線和出線同時從傳感器的中心孔穿過(對閃光回路，也需將閃光信號線穿入)。傳感器有3種規格可供選用。型號分別為LCT-1、LCT-2和LCT-3。具體尺寸見下圖：

★訂貨說明：

訂貨時請?zhí)峁┤缦滦畔ⅲ?/SPAN>

☆直流系統的母線分段情況；

☆直流系統的母線電壓；

☆所需傳感器的數量及型號

☆如需使用串口，請告知串口類型和通訊規約；

☆其他特殊要求。
