概述：
CN3069是可以對單節可充電鋰電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3069只需要極少的外圍元器件，并且符合USB總線技術規范，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩�范圍�?nèi)。內部固定的恒壓充電電壓為4.2V，也可以通過一個外部的電阻調節。充電電流通過一個外部電阻設置。當輸入電壓（交流適配器或者USB電源）掉電時，CN3069自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。

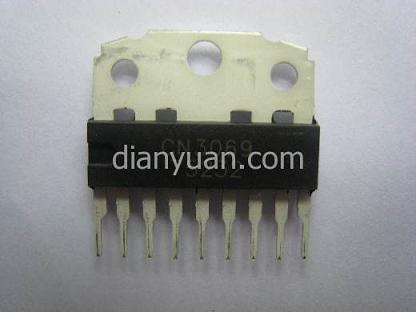

CN3069采用散熱增強型的9管腳HSIP9封裝。
應用：

各種電子設備充電應用

充電器
特點：

可以用USB口或交流適配器對單節可充電鋰電池充電

輸入電壓范圍：4.35V 到 6V

片內功率晶體管

不需要外部阻流二極管和電流檢測電阻

恒壓充電電壓4.2V，也可通過一個外部電阻調節

為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式

可設置的持續恒流充電電流可達1000mA

采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱

電源電壓掉電時自動進入低功耗的睡眠模式

充電狀態和充電結束狀態雙指示輸出

C/10充電結束檢測

自動再充電

電池溫度監測功能

封裝形式HSIP9

產品無鉛
