輸出波形

電壓綜合波：1.2/50µs

電流綜合波：8/20µs

輸出電壓

開路輸出電壓峰值：4.0kV；開路輸出電壓容差：±10%

短路輸出電流峰值：2.0kA；短路輸出電流容差：±10%

綜合波輸出阻抗

2Ω±0.25Ω

浪涌觸發(fā)方式

手動或自動

輸出極性

正或負

相位

0~360º連續(xù)可調

浪涌發(fā)生方式

同步或異步

浪涌次數

1~9999次

浪涌間隔

10~99s

內置單相耦合去耦網絡

被試設備電源：0～260VAC（50Hz/60Hz）或0～300VDC，最大允許持續(xù)電流10A，峰值電流16A

通訊

帶RS-232-C串行通訊接口，可實施遠程控制

配件

7、SGN-2三相五線雷擊浪涌耦合/去耦網絡 壹臺

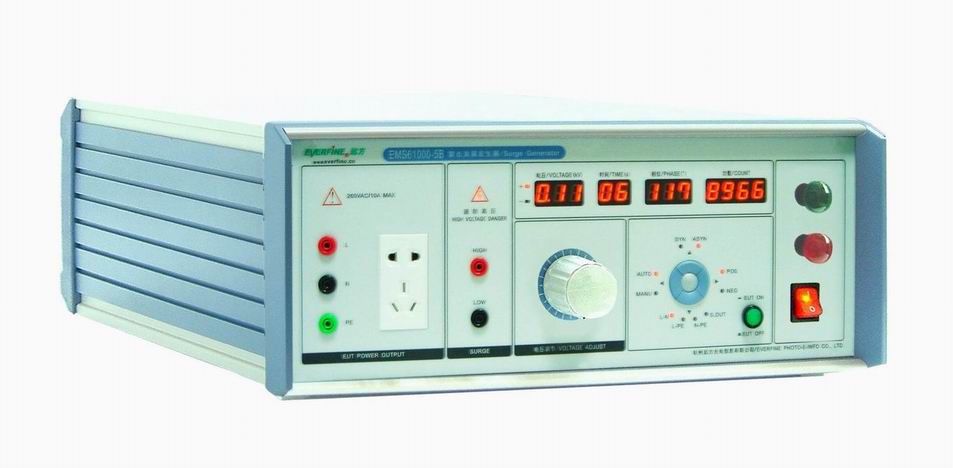

a.       與EMS61000-5B配合，可完成被試設備的三相電源線的抗擾度試驗

b.      耦合方式：電容耦合

c.       耦合電容：9μF（共模試驗）或18μF（差模試驗）

d.      耦電感：1.5mH
